建筑电气安装技术要点分析

　1、工程概况
校园由综合楼、教学楼、多功能报告厅、学生宿舍、食堂浴室、高中国际部、田径场、篮球场、风雨操场游泳馆组成。综合楼由图文信息中心、实验楼、艺术楼三个单体组成。图文信息中心24078m2，实验楼总建筑为11858.3m2，艺术楼总建筑面积为9736m2。教学楼16249m2，多功能报告厅3625m2， 学生宿舍23320m2，食堂浴室6173m2，高中国际部总建筑面
积8300m2，风雨操场游泳馆总建筑面积6573m2，地下建筑面积9099m2。总停车位290 辆，地上115 辆，地下175 辆（地下车库），非机动车停车位1800 辆。
2、建筑电气安装施工技术分析
2.1 施工准备
（1）组织有关人员研究、熟悉施工图纸，认真分析适用规范及设计意图，并做好图纸会审工作，因为该项目工种交叉配合比相对复杂，公司及项目部组织图纸预会审，在施工图纸会审中标出工种间存在问题进行协调。
（2）施工人员认真学习施工规范和质量体系程序，并逐步进行技术交底，具体包括：设计要求、施工工艺、质量标准、技术措施、安全措施等，同时做好技术交底记录。
（3）对于电气安装施工过程中设备材料的使用，必须进行严格的质量控制。由专人负责进行统一采购原材料，进场前我们必须做好设备和材料的质量检查工作。在检查原材料过程中，监理人员应全程监督控制，符合设计要求的材料方可进场。施工安装中的预埋件、预埋管道以及各个零件按设计图纸的要求进行安装。
2.2 电气配管
（1）暗配管敷设。该工程电缆导管采用镀锌扣接薄壁钢管，并使用套管扣压式连接，不能采用对口熔焊连接。钢导管管道连接处，管道连接口两侧应光滑，平整，无变形及毛刺。管材插入连接套管应密切接触，并应遵守下列要求：固定式钢管管道连接处，在将管道插入连接套管之前，插入部的管端应保持干净清洁，连接处缝隙要进行密封处理。进行紧定式钢管管路和箱（盒）连接时，要一管一孔，管直径和箱（盒）敲落孔应吻合。
管与箱（盒）连接处采用爪形螺母和罗纹管接头锁紧，两条以上的管路和箱连接时，间距要均匀并整齐排列。不同直径的管材同时插入箱（盒）时，要采取相应的措施。管道铺设完成后，要检查管道是否牢固，连接处有没有符合规定，并将一端进行封闭预防进入异物。当管径大于φ32 时，连接套管每端的紧定螺钉应不少于2 个。
当管道长度超过以下时，要安装接线盒，安装的位置要方便穿线。没有弯时30m；当有一个弯曲时20m；有两个弯15m；有三个弯时8m。管进盒、箱连接：盒、箱开孔应整齐和直径一致，盒、箱上的开孔用开孔器开孔，保证开孔无毛刺，要求每孔一管，不得开长孔。铁箱严禁用电焊、气焊开孔，还要刷防锈漆。插入盒的管口采用螺母进行锁紧，露出锁紧螺母丝扣不小于2 扣。二条以上的管路和箱连接时，间距要均匀并整齐排列。暗管铺设完成后进行自行检查，并通知业主和监理代表进行检查验收，并认真填写隐蔽工程验收记录。
（2）明管敷设。采用胀管法和抱箍法进行固定支吊架，管路明敷设时，固定点与终端弯头中点电气器具或盒（箱）边缘的距离宜为150 ～ 300mm。明管敷设管材弯曲半径不应小于管道外径的6 倍，一个弯曲弯头时不小于4 倍，暗管弯曲半径应不小于管外直径的8 倍，埋在地面或混凝土内时不应小于10 倍。导管转弯时，弯头处应呈圆滑曲线，不能出现起皱及开裂现象，弯曲度不得大于10%。
2.3 线槽、桥架安装
线槽及桥架要紧密连接，连接螺栓的螺帽应位于线槽桥架外面，金属线槽，桥架和支架与引入或引出的金属导管必须接地或接零，并按满足以下要求：全长度不得少于两处与接地或接零干线连接；非镀锌线槽与桥架连接板两端应跨接铜芯接地线，接地线的最小允许截面不得小于4mm2；镀锌线槽，桥架之间的连接板两端可以不跨接地线，但连接板的两侧应不少于两个防松螺帽或防松垫圈的连接固定螺栓；线槽、电缆桥架水平垂直允许偏差为长度2‰，全长和允许偏为20mm。
当桥架长超过15m 的直线段钢线槽应设置伸缩缝；线槽和桥架及插接式母线跨越建筑物变形缝时应安装补偿装置。线槽及桥架与插入式母线不得敷设在易燃易爆气体管道和供热管道上；当没有设计要求时，线槽及桥架与插接式母线不能敷设在给排水管道和暖管管道下面；管道平行或交叉的最小净距，当没有设计要求时，应满足表1 要求：

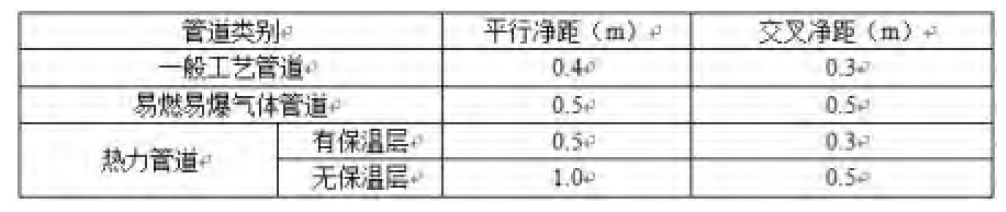

表1 管道平行最小净距表

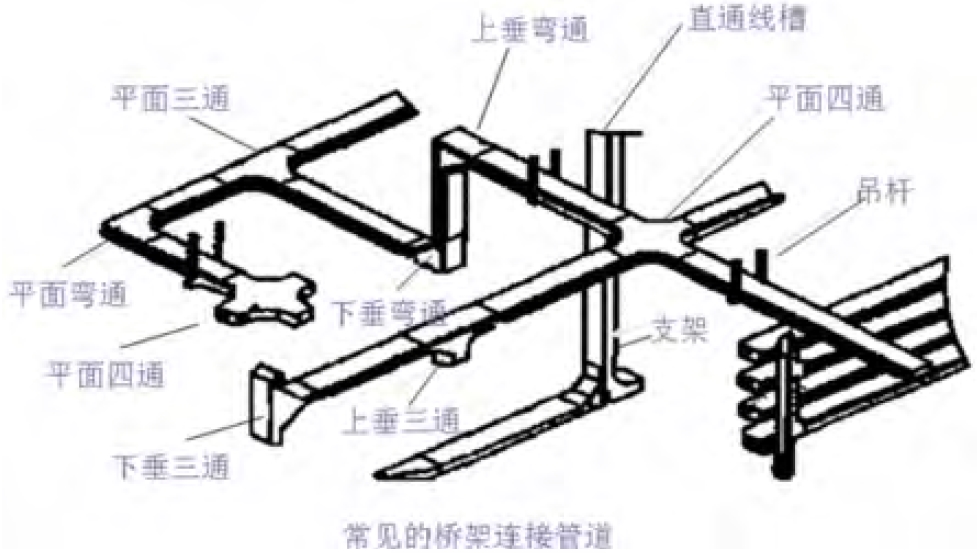

图1 桥架连接管道图
2.4 管内穿线
穿线前，采用压缩空气，将管内的积水和杂物清除干净，并吸入少量滑石粉，以减少磨擦，同时检查管口毛刺及切割边缘是否清洁，预防在管内穿线过程中损坏绝缘导线。
交流单芯电缆三相或单相供电电路，每一个都不能穿透钢导管。不同回路、不同电压等级、不同电压等级的螺纹管、不同的交流、直流，在同一根管内不穿，管内不得接。三相或单相供电回路交流单芯电缆，不能单根穿入钢导管内。不同回路、不同电压等级与交流、直流的导线，不可以穿入在同一根导管内，并且管内的电线不应有接头。在线槽及桥架内敷设电缆，电缆排列布置要整齐。导线要铺设在线槽内，并根据回路分段绑扎，绑扎间距不应大于2m，固定在转角和直线距离内，线槽盖板应完整牢固。标识必须设置在电缆头部、末端与电缆分支处，并在配电箱、柜、台、盘内的导线接线端部应有明显的用途或回路编号。在同一个建筑物内或构筑物内中，电线的颜色选择要统一，相线分别为：A- 黄，B- 绿色，C- 红色， 零线为淡蓝色，保护线为黄绿相间色，开关线和控制线不应为上述电线的颜色。导线与设备器具的连接应紧密，导体连接不应暴露在外面。在设备接线盒内裸露的不同相导线间和导线对地间最小距离不应小于8mm，否则应采取绝缘防护措施。
2.5 母线槽安装
母线槽系统是一种高效的配电装置，特别适用高层建筑和大型工厂。（1）支架制作及安装。支架的制作及安装应根据设计要求进行，如设计和产品技术文件，当没有规定时可以按照下面规定。支架应采用角钢或槽钢制作，断料时严禁气割，加工尺寸误差小于5mm。支架上严禁气焊割孔，应使用机械钻孔。直段插接母线支架的距离不应大于2m。封闭插接母线的拐弯处及与箱（盘）连接处必须加设支架。膨胀螺栓固定支架不应少于2 个。支架焊接处应做防腐处理。
（2）母线槽安装。电气强电竖井的线路，应与母线槽组装位置正确，并将其固定，并排列整齐，便于后期维护工作。在连接母线的螺栓不应在楼与楼的高度至少为650mm。母线槽的安装是由一个壳体缠绕塑料膜保护的，它可以保证母线安装质量。在安装母线槽前，首先采用兆欧表检测绝缘电阻值，当绝缘电阻值大于20MΩ 时才能进行安装。为确保母线与外壳应同心，一旦出现有误差，误差也不会超过5mm，这样母线段和母线段之间的连接就可以对齐，连接后也可以保证不能使母线及母线外壳承受机械应力。封闭式母线安装前应进行绝缘试验。具体方法是，用2500V 兆欧表测量每个功能单元尺寸的绝缘电阻大小，当绝缘电阻值大于20MΩ 时才能进行安装。同时，我们要注意在安装过程中的检查工作，技术人员要根据封闭式母线系统图对所有母线的型号及规格进行检查，以避免盲目安装造成返工问题，从而影响施工质量。电气插箱安装：把插接箱引入母线槽的孔，并采用螺栓将其插接箱固定连接，用金属软管把电源引入配电箱。母线槽穿过建筑楼板时，并根据实际情况，采用3 根和母线槽相匹配的螺栓把弹簧和专用附件进行固定。为支撑母线槽，应采用螺母、平垫圈、螺栓和弹簧垫圈，牢固地连接在地板上。
2.6 配电箱、开关及插座安装
在建筑电气施工中，建筑内部使用的开关和插座在安装中分为两种情况，一种为明装，一种为暗装。安装开关的位置要方便操作，开关和门架的外边缘之间的距离应为0.15 ～ 0.2m；开关离地面高度在1.2 ～ 1.3m 为宜；同一型号的开关安装距地面的高度要一致；高度徧差应小于1mm；安装在同一个房间的开关高度差不应大于5mm；并列安装的拉线开关的相邻间距不宜小于20mm。
在开关和插座安装过程中，首先要将插座所需要的各种导线与插座和开关相连接，然后放入墙壁内侧的接线盒中，用螺丝校准并固定好。插座的明装需要在塑料台的出线孔内穿入导线，在固定好塑料台后将相线和底线按照设计位置要求连接到插座孔中，然后安装插座盖板。连接完成后，要对开关和插座进行必要的检验，在安全区域内不能有水龙头或是煤气，保证其安全使用距离符合要求。
3、结束语
电气安装施工是一项系统而复杂的工作，施工人员需要在安装过程中常见问题的基础上，采取相应的控制措施，以提高建筑电气安装质量。
