帕萨特B5自动空调故障诊断分析

空调系统故障主要来自三个方面：一是空调制冷管路系统故障，主要有：管路泄漏、热交换器表面脏堵、各零部件工作性能下降、异响、制冷剂量不足或过量、空调压缩机传动带过松等；二是空调电路控制系统故障，主要是各传感器、控制单元、执行元件失效引起，电控部分的诊断与维修一般步骤是：使用故障诊断仪进入空调系统读取故障码和数据流，再根据读取的故障码和数据流诊断出故障，然后进行相应的维修工作；三是其它系统工作不良引起的故障，主要指发动机动力不足或蓄电池电压不足引起的空调系统工作不良。在日常维修作业中，对照故障现象，依照上述故障产生原因逐个检查，即可快速排除故障。

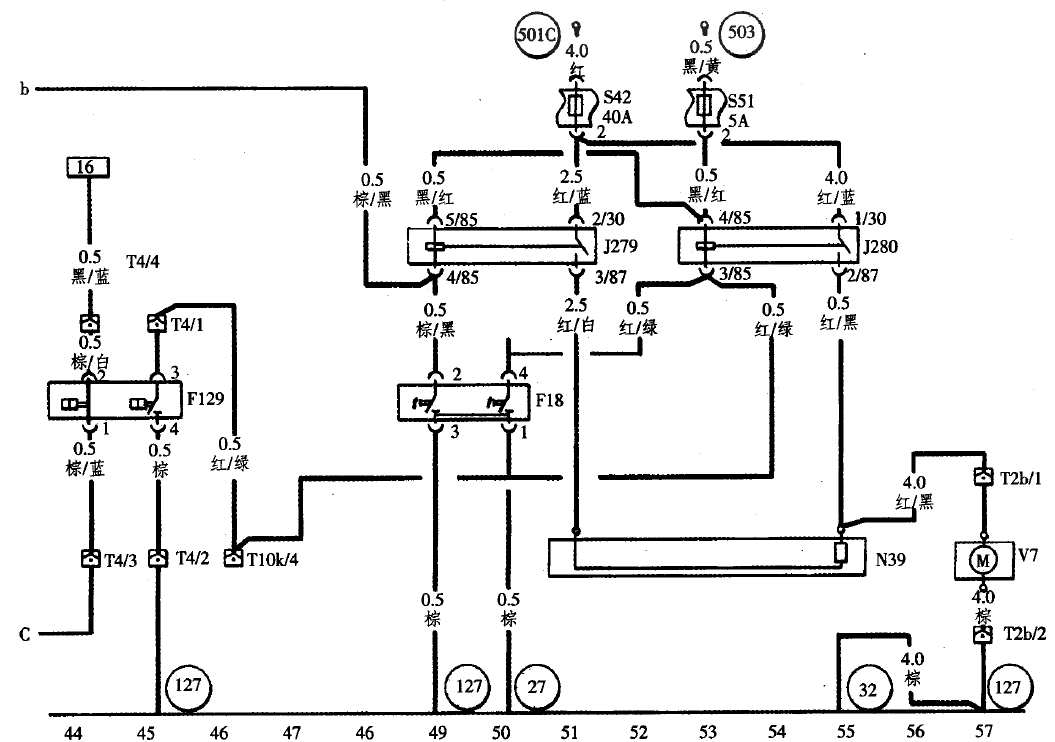

F18一散热风扇热敏开关F129一空调压力开关J279一散热风扇1挡速度继电器J280一散热风扇2挡速度继电器
N39一散热风扇的串联电阻$42一熔断器$51一熔断器T2b一2针插头T4-4针插头T10k一10针插头V7一散热风扇
图1空调压力开关、风扇热敏开关、风扇继电器和风扇电路图

例1故障现象

有1辆帕萨特B5 GSi轿车在行图1空调压力开关、风扇热敏开关、风扇继电器和风扇电路图驶过程中空调冷气突然消失，空调压缩机不工作。

故障诊断由于该车空调系统具有自诊断功能，先用检查仪V.A.G1552读取空调系统的故障码。将故障诊断仪连接在故障诊断插座上，输入地址码08，再输入功能码02，读取故障码为00792，即空调系统压力开关(F129)故障。N39一散热风扇的这就说明压力开关(F129)或者其控制线路有故障。

拆下右侧前照灯，拔下空调系统压力开关(F129)插头，由电路图(见图1)的控制线路可知：当A／C开关接通时，空调压力开关(F129)的2号端子(棕／白色线)应为12V电压，用万用表测量其值为0，由此得知，故障是由于棕／白色线无12V电压所造成的。确定故障部位后，进一步检查，发现在发动机左前侧有1个4针的转换插头和压力开关(F129)连接。拆下转向助力泵储油罐饰罩，发现该4针的转换插头已松脱，而另一侧的黑／蓝色线有12V电压。

故障排除

将4针的转换插头插牢固后，故障排除。

故障总结

该车的故障主要是由于连接压力开关的转换插头松脱引起的，因为转换插头松脱就相当于压力开关(F129)的l与2、3与4的触点都处于断开状态，这样空调切断继电器(J314)切断了压缩机电磁离合器(N25)电源，所以压缩机停止工作。

例2

故障现象

有1辆帕萨特B5乘用车，累计行程为6．9万km。用户反映该车空调制冷效果不佳，且随着鼓风机转速的升高，出风口的温度也会随之升高。

故障诊断

首先触摸空调制冷系统高低压管路，温度正常。接着检查空调制冷系统气流通道部分，外界新鲜空气是通过尘土滤清器进入进风口，再由鼓风机送至蒸发器，并在此处经过热交换变成冷空气进入车厢内。由于在全冷量工况下暖风冷却液箱的阀门是关闭的，因此尽管该暖风冷却液箱始终与冷却系统相通并处于工作状态，但制冷系统仍能正常工作。暖风冷却液箱的阀门是由空调冷暖调节开关通过拉索控制的，一旦该拉索松弛或脱落造成阀门关闭不严，出风口温度就会升高。经检查该部分工作正常。

检查尘土滤清器是否堵塞。如果尘土滤清器堵塞，则在内循环状态与外循环状态下制冷效果会有明显差别(在外循环状态下制冷效果差)。该车在内、外循环状态下制冷效果相差无几，看来问题还是在空调制冷系统。

帕萨特B5的空调制冷系统主要由空调压缩机、冷凝器、节流阀、蒸发器及储液罐等部分组成。在对该系统检查过程中，发现节流阀进口端烫手，出口端较冷，表明该阀工作正常。

如果制冷效果差的原因出在空调压缩机部分，则可能是空调压缩机产生液击现象，其内部击穿而不制冷，比较明显的特征是：该系统中高低压值比较接近；空调压缩机内压力调节阀损坏，使其不能变排量；制冷剂不足或过量。经测量，制冷系统压力值分别为：低压端0．17MPa，高压端1．32MPa(发动机怠速，鼓风机1挡时)；低压端0．17MPa，高压端1．37MPa(发动机2000r／min，鼓风机1挡时)；低压端0．15MPa，高压端1．72MPa(发动机2000r／min，鼓风机4挡时)。

以上数据表明系统压力正常，空调压缩机不存在液击现象。因对其内的压力调节阀的工作可靠性尚无检查手段，于是采用更换空调压缩机总成的方法进行试验。

考虑到变排量空调压缩机的结构特点决定了系统的高低压侧压力受变排量的变化、室外环境温度及负荷等诸多因素的影响，不能用测量压力的方法来确定制冷剂的多少。因此在加注制冷剂时，严格按照要求采用专用设备加注了7509 R134a制冷剂。为了检查系统管路是否堵塞，更换空调压缩机前用压缩空气对管路进行吹；中，然后用清洁汽油进行了清洗。同时还将节流阀拆下进行了检查，并将其滤网进行了清洁。然而，结果依然令人失望。

在排除了空调压缩机、节流阀及管路故障的可能性后，蒸发器变成了最可疑的对象。通常，蒸发器结霜是制冷效果差的一个重要原因，因为在叶片表面结霜后空气通道被堵塞，通过蒸发器进行热交换的空气量减少。

拆下空调面板及右杂物箱，将手伸进去触摸蒸发器的表面，感到大约只有右侧的1／4部分较凉，由右至左逐渐由凉变温，而从节流阀到蒸发器之间的管路上有霜。因蒸发器是利用低温液态制冷剂蒸发来吸收空气中所含热量的热交换装置，因此对于蒸发器来讲，制冷剂和空气之间的热交换要尽可能充分。为进一步判断蒸发器内是否堵塞，又进行了如下试验：

取1只热水袋并装满开水，将其放在节流阀到蒸发器之间的管路上，然后用温度计检测出风口温度。如果出风口温度能够下降，说明蒸发器是畅通的，反之说明蒸发器内部堵塞。

经测量，出风口温度未发生变化，由此可以判定故障部位在蒸发器。

故障排除

更换蒸发器后故障排除。

故障总结

变排量空调压缩机空调制冷系统，不会随着空调压缩机排量的改变而出现明显的高压侧压力过高和低压侧压力过低的现象，因而对蒸发器堵塞造成的故障会难以判断
