动态仿真模块的电源管理方案和模型

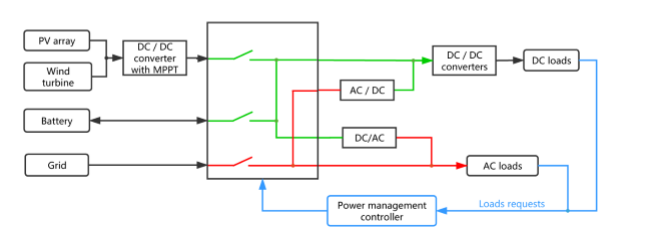

　 这个电源管理方案的整体结构如图
电力管理系统包含不同的电源两个方便可榨出的可再生能源(太阳能和风能),备用电池和国家电网。这些电源与负载相连两母线直流总线对应于直流负载和交流总线对应交流负载。
虽然有负载,负载的信息转移到开关控制器。上级电源来源来自可再生能源。而如果可再生能源不能满足负载要求,它认为使用备用电池来弥补电力缺口。然而,它必须确认存储能力不小于紧急备用电源的需求。如果存储容量下的应急电源的需求,电池不会为负载提供电力。在情况下,权力形式可再生能源和电池仍不能满足负载消耗,网格将处理其余的消费。
另一方面,虽然都是直流负载和交流负载工作同时,控制器将修道院考虑直流负载需求和交付电力来自可再生能源或电池负载端。目的是为了避免发电损失你在把直流电源转换为交流电源。
电源管理控制器由两个街区。第一个块用于分发可再生能源直接直流电器,这目的,消除在电力电子器件功率损耗。第一块的剩余功率输出是输入的第二块管理交流电器或蓄电池供电。
