晶闸管的触发电路
◆作用：产生符合要求的门极触发脉冲，保证晶闸管在需要的时刻由阻断转为导通。
◆晶闸管触发电路往往还包括对其触发时刻进行控制的相位控制电路。
◆触发电路应满足下列要求
☞触发脉冲的宽度应保证晶闸管可靠导通，比如对感性和反电动势负载的变流器应采用宽脉冲或脉冲列触发。
☞触发脉冲应有足够的幅度，对户外寒冷场合，脉冲电流的幅度应增大为器件最大触发电流的3~5倍，脉冲前沿的陡度也需增加，一般需达1~2A/ms。
☞触发脉冲应不超过晶闸管门极的电压、电流和功率定额，且在门极伏安特性的可靠触发区域之内。
☞应有良好的抗干扰性能、温度稳定性及与主电路的电气隔离。

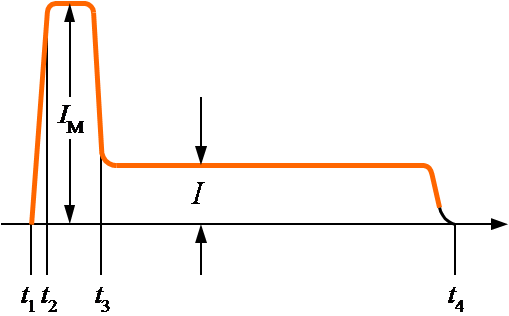

理想的晶闸管触发脉冲电流波形
t1~t2--脉冲前沿上升时间（<1μs）
t1~t3--强脉冲宽度
IM--强脉冲幅值（3IGT~5IGT）
t1~t4--脉冲宽度
I--脉冲平顶幅值（1.5IGT~2IGT）

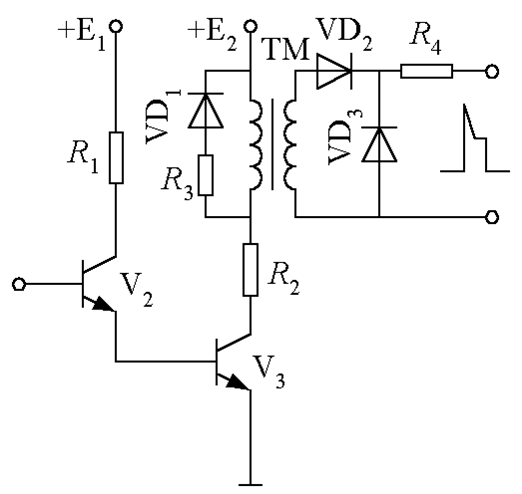

常见的晶闸管触发电路
◆由V1、V2构成的脉冲放大环节和脉冲变压器TM和附属电路构成的脉冲输出环节两部分组成。
◆当V1、V2导通时，通过脉冲变压器向晶闸管的门极和阴极之间输出触发脉冲。
◆VD1和R3是为了V1、V2由导通变为截止时脉冲变压器TM释放其储存的能量而设的。
◆为了获得触发脉冲波形中的强脉冲部分，还需适当附加其它电路环节。
常见的晶闸管触发电路
