驱动电路
◆是电力电子主电路与控制电路之间的接口。
◆良好的驱动电路使电力电子器件工作在较理想的开关状态，缩短开关时间，减小开关损耗。
◆对装置的运行效率、可靠性和安全性都有重要的意义。
◆一些保护措施也往往设在驱动电路中，或通过驱动电路实现。
驱动电路的基本任务
◆按控制目标的要求给器件施加开通或关断的信号。
◆对半控型器件只需提供开通控制信号；对全控型器件则既要提供开通控制信号，又要提供关断控制信号。
驱动电路还要提供控制电路与主电路之间的电气隔离环节，一般采用光隔离或磁隔离。
◆光隔离一般采用光耦合器
☞光耦合器由发光二极管和光敏晶体管组成，封装在一个外壳内。
☞有普通、高速和高传输比三种类型。
◆磁隔离的元件通常是脉冲变压器
☞当脉冲较宽时，为避免铁心饱和，常采用高频调制和解调的方法。

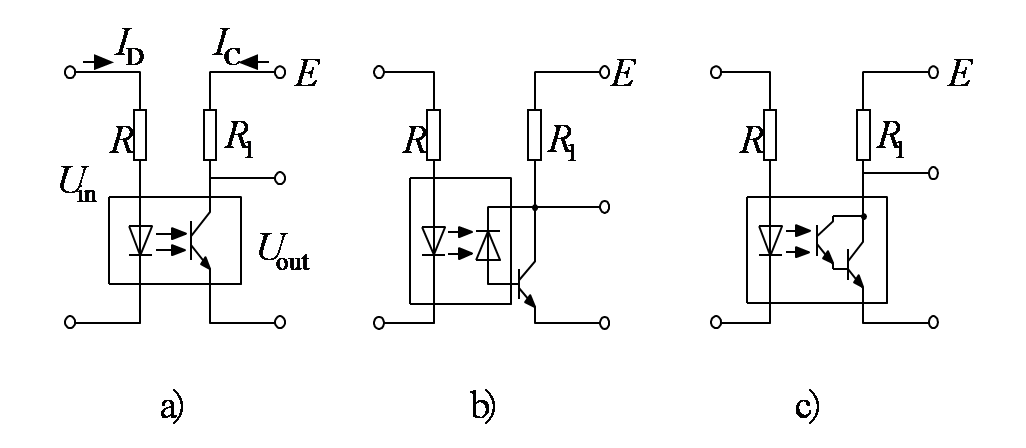

光耦合器的类型及接法
a) 普通型 b) 高速型 c) 高传输比型
驱动电路的分类
◆按照驱动电路加在电力电子器件控制端和公共端之间信号的性质，可以将电力电子器件分为电流驱动型和电压驱动型两类。
◆晶闸管的驱动电路常称为触发电路。
驱动电路具体形式可为分立元件的，但目前的趋势是采用专用集成驱动电路。
◆双列直插式集成电路及将光耦隔离电路也集成在内的混合集成电路。
◆为达到参数最佳配合，首选所用器件生产厂家专门开发的集成驱动电路。
