1、PLC-2型可编程控制器实验台 | 1台 |
2、搅拌器PLC控制演示板 | 1块 |
3、PC机或手持编程器 | 1台 |
4、编程电缆 | 1根 |
5、自锁式连接导线 | 若干 |
输入地址: | 启动 | X0 | ||
H | X2 | I | X3 | |
L | X4 | |||
输出地址: | L1 | Y2 | L2 | Y1 |
L3 | Y0 | L4 | Y3 | |
L5 | Y4 | L6 | Y5 | |
L7 | Y7 |

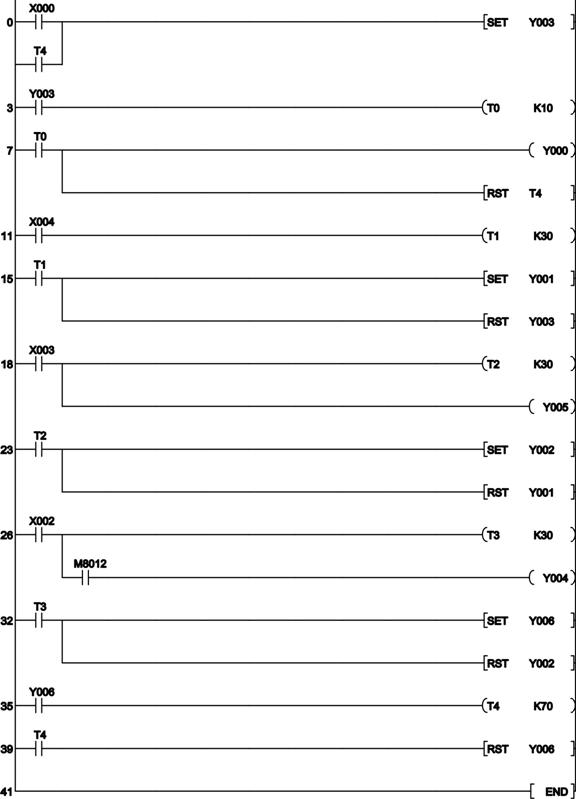

0 LD X000 1 OR T4 2 SET Y003 3 LD Y003 4 OUT T0 K10 7 LD T0 8 OUT Y000 9 RST T4 11 LD X004 12 OUT T1 K30 15 LD T1 |
16 SET Y001 17 RST Y003 18 LD X003 19 OUT T2 K30 22 OUT Y005 23 LD T2 24 SET Y002 25 RST Y001 26 LD X002 27 OUT T3 K30 30 AND M8012 |
31 OUT Y004 32 LD T3 33 SET Y006 34 RST Y002 35 LD Y006 36 OUT T4 K70 39 LD T4 40 RST Y006 41 END |
启动 | X0 |
可 编 程 控 制 器 实 验 台 |
Y0 | L1 | |
H | X2 | Y1 | L2 | ||
I | X3 | Y2 | L3 | ||
L | X4 | Y3 | L4 | ||
Y4 | L5 | ||||
Y5 | L6 | ||||
Y6 | L7 | ||||
+24V |
|||||
COM0-COM5 | |||||
