1、PLC-2型可编程控制器实验台 | 1台 |

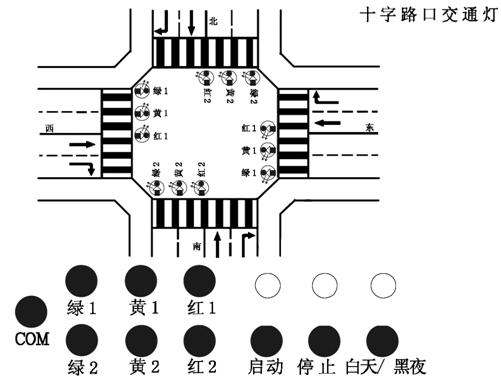

2、交通信号灯PLC自动控制演示板 | 1块 |
3、PC机或手持编程器 | 1台 |
4、编程电缆 | 1根 |
5、自锁式连接导线 | 若干 |
输入 地址: |
启动按钮 | X0 | 停止按钮 | X1 | ||||||
晚上开关 | X2 | |||||||||
输出 地址: |
红1 | Y0 | 黄1 | Y1 | 绿1 | Y2 | ||||
红2 | Y3 | 黄2 | Y4 | 绿2 | Y5 | |||||

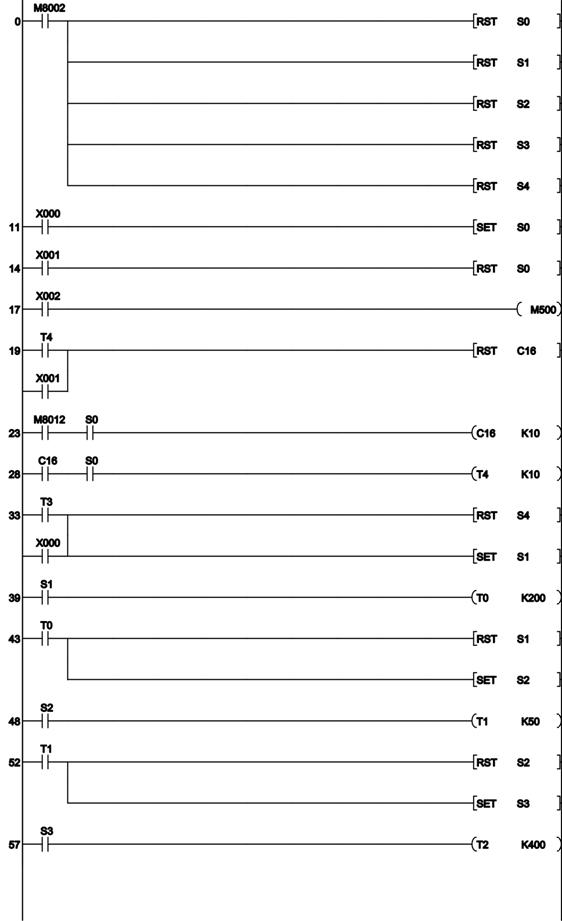

1 RST S0 3 RST S1 5 RST S2 7 RST S3 9 RST S4 11 LD X000 12 SET S0 14 LD X001 15 RST S0 17 LD X002 18 OUT M500 19 LD T4 20 OR X001 21 RST C16 23 LD M8012 24 AND S0 25 OUT C16 K10 28 LD C16 29 AND S0 |

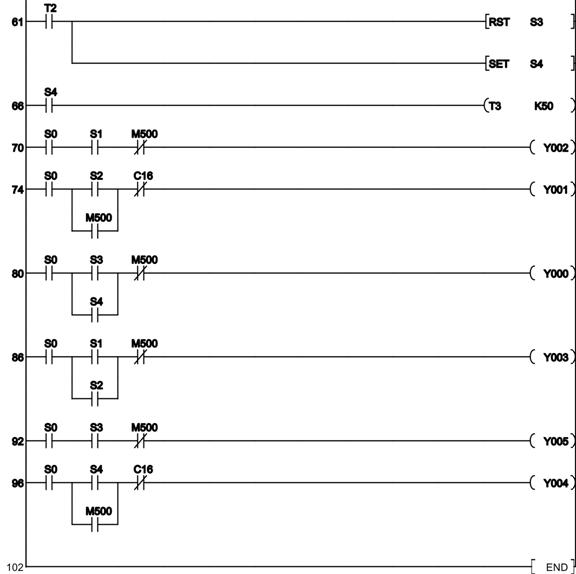

30 OUT T4 K10 33 LD T3 34 OR X000 35 RST S4 37 SET S1 39 LD S1 40 OUT T0 K200 43 LD T0 44 RST S1 46 SET S2 48 LD S2 49 OUT T1 K50 52 LD T1 53 RST S2 55 SET S3 57 LD S3 58 OUT T2 K400 61 LD T2 62 RST S3 |
64 SET S4 66 LD S4 67 OUT T3 K50 81 LD S3 82 OR S4 83 ANB 84 ANI M500 85 OUT Y000 86 LD S0 70 LD S0 71 AND S1 72 ANI M500 73 OUT Y002 74 LD S0 75 LD S2 76 OR M500 77 ANB 78 ANI C16 79 OUT Y001 |
80 LD S0 87 LD S1 88 OR S2 89 ANB 90 ANI M500 91 OUT Y003 92 LD S0 93 AND S3 94 ANI M500 95 OUT Y005 96 LD S0 97 LD S4 98 OR M500 99 ANB 100 ANI C16 101 OUT Y004 102 END |
启动 | X0 |
可 编 程 控 制 器 实 验 台 |
Y0 | 红1 | |
停止 | X1 | Y1 | 黄1 | ||
晚上 | X2 | Y2 | 绿1 | ||
Y3 | 红2 | ||||
Y4 | 黄2 | ||||
Y5 | 绿2 | ||||
+24V |
|||||
COM0-COM5 |
|||||
