基本数量关系
☞电阻负载时α角的移相范围为150°。
☞整流电压平均值
√α≤30°时，负载电流连续，有
当α=0时，Ud最大，为Ud=Ud0=1.17U2。
√α>30°时，负载电流断续，晶闸管导通角减小，此时有
☞Ud/U2随α变化的规律
三相半波可控整流电路U
d/U
2与α的关系
☞负载电流平均值为
☞晶闸管承受的最大反向电压为变压器二次线电压峰值,即
☞晶闸管阳极与阴极间的最大电压等于变压器二次相电压的峰值，即
阻感负载
电路分析
☞L值很大，整流电流id的波形基本是平直的，流过晶闸管的电流接近矩形波。
☞α≤30°时，整流电压波形与电阻负载时相同。
☞α＞30°时，当u2过零时，由于电感的存在，阻止电流下降，因而VT1继续导通，直到下一相晶闸管VT2的触发脉冲到来，才发生换流，由VT2导通向负载供电，同时向VT1施加反压使其关断。

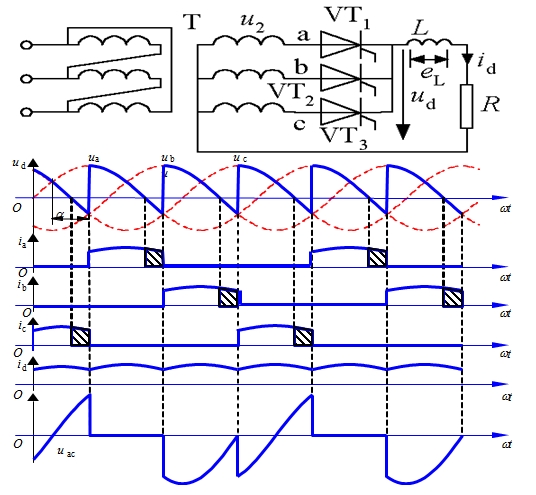

三相半波可控整流电路，阻感负载时的电路及α=60°时的波形
基本数量关系
☞α的移相范围为90°。
☞整流电压平均值
☞Ud/U2与α的关系
√L很大，如曲线2所示。
√L不是很大，则当α>30°后，ud中负的部分可能减少，整流电压平均值Ud略为增加，如曲线3 所示。

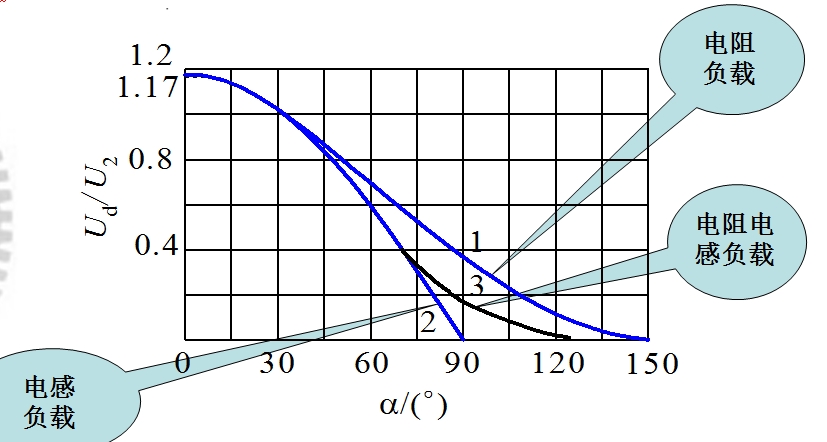

三相半波可控整流电路U
d/U
2与α的关系
☞变压器二次电流即晶闸管电流的有效值为
☞晶闸管的额定电流为
☞晶闸管最大正反向电压峰值均为变压器二次线电压峰值，即
三相半波可控整流电路的主要缺点在于其变压器二次电流中含有直流分量，为此其应用较少。
