智能楼宇的组成和功能

　智能楼宇按组成来说，一般可由 10个弱电子系统共同构成。它们分别是：中央计算机及网络系统（Center Computer System ，CCS）、办公自动化系统（Office Automation System ，OAS）、楼宇设备自控系统（Building Automation System ，BAS）、保安管理系统（Security Management System，SMS）、智能卡系统（Smart Card System ，SCS）、火灾报警系统（Fire Alarm System ，FAS）、内部通信系统（Inter-Communication System ，ICS）、音视频及共用天线系统（Central Antenna Television ，CATV）、停车场管理系统（Car-parking Management System ，CMS）和综合布线系统（Premises Distribution System ，PDS）。按体系结构来说，智能楼宇是由智能楼宇集成管理系统通过综合布线系统将楼宇自动化系统（BAS）、通信自动化系统（CAS）和办公自动化系统（OAS）三大要素连接起来并予以管理和控制的，即通常所说的3A智能楼宇。在智能化建筑环境内体现智能化功能的就是由SIC、PDS和3A系统等五个部分组成。

智能楼宇的系统集成中心（System  Integrated  center，简称SIC）。
它具有各个智能化系统信息总汇集和各类信息的综合管理的功能。具体要达到以下三方面要求：
1.汇集大厦内外各种信息。接口界面要标准化、规范化，以实现各智能化系统之间的信息交换及通讯协议（接口、命令等）。
2.对大厦各个智能化系统的综合管理。
3.对大厦内各种网络管理，必须具有很强的信息处理及数据通讯能力。

综合布线系统（Premises  Distribution  System ，PDS）。
它为整个大厦的光电信息传输提供技术标准统一（国际ISO标准）、传输介质统一（五类双绞线以及光纤）、布线结构整齐一致（模块化的星形结构），适应多种信息（语音、图像、数据等）传输、管理配置灵活（按需跳接线即可）、维护方便（系统而完整的各类标记：如标签、标记排、标记带等）的信息传输通道。它所采用的五类双绞线传输带宽为100MHZ，水平距离为100米。通过信息插座，可把各种适配器连接各种设备，比如通过网卡连接微机，通过ISDN适配器连接ISDN终端，通过图像适配器连接摄像机，当然，像电话则可直接插上去即可。PDS通常是由工作区（终端）子系统、水平布线子系统、垂直干线子系统、管理子系统、设备子系统及大厦室外连接子系统等六个部分组成。

楼宇自动化系统（Building Automation System，BAS）。
它对智能楼宇中的暖通、空调、电力、照明、给排水、消防、电梯、停车场、废物处理等大量机电设备进行有条不紊综合协调，科学地运行管理及维护保养工作。它为所有机电设备提供了安全、可靠、节能、长寿命运行可信赖的保证。楼宇自动化系统必须包括以下三个系统：
1.建筑物管理子系统：对大厦内所有机电设备完成运行状态监视，报表编制，起停控制及维护保养，事故诊断分析的系统。大厦中央管理系统通过设在现场各被控设备附近的控制分站来完成上述工作。
2.安全保卫子系统：在具备高度信息化办公室内对安全保卫系统的重要性越来越受到重视。出入警卫、防盗、防灾、防火、车库管理、商业秘密等都属安全保卫系统。它采用了身份卡、闭路电视、遥感、传感控制等来实现安全保卫要求。
3.能源管理子系统：它的任务是在不降低舒适性的前提下，达到节能因而降低运行费用的目的。

通信自动化系统（Communication Automation System，CAS）。
通讯网络是智能楼宇的“中枢神经”。它由各种通信设备、通信线路和相关计算机软件组成。它主要包括传送话音、数据和图像的基本通信网络，实现楼层间各种终端、微机、工作站之间通信的楼层局域网；沟通楼群或楼内计算机与楼内各个局域网间通信联系的楼群或楼内高速主干网以及与公共信息资源（如Internet， China PAC， China DDN等等）相通的远程数据通信。
一般来说，一幢建筑应有一个高速主干通信网络，每个楼层有一个或几个局域网，各局域网连接到高速主干网。高速主干网沟通计算机中心主机及各局域网，同时负责实现楼群间的通信连网。
CAS能高速处理智能楼宇内外各种图像、文字、语言及数据之间的通讯。目前，一般可分为卫星通讯、图文通讯、语言通讯及数据通讯等四个子系统。
1.卫星通讯突破了传统的地域观念，实现了相距万里近在眼前的国际信息交往联系。起到了零距离零时差信息的重要作用。
2.图文通讯在当今智能楼宇中，可实现传真，可视数据检索，电子邮件，电视会议等多种通讯业务。由于数字传送和分组交换技术发展及采用大容量高速数字专用通讯线路实现多种通讯方式，使得根据需要选定经济而高效通讯线路成为可能。
3.语言通讯系统可给用户提供预约呼叫、等候呼叫、自动重拨、快速拨号、转向呼叫、直接拨入、用户帐单报告、语言邮政（E--mail）等上百种不同特色的通讯服务。
4.数据通讯系统可供用户建立区域网，以联接其办公区内电脑及其外部设备完成电子数据交换业务（EDI）。多功能自动交换系统还可以使不同售主的电脑相互之间进行通讯。

办公自动化系统（Office  Automation  System，OAS）。
智能楼宇中要处理行政、财务、商务、档案、报表、文件等管理业务，安全保卫业务、防灾害业务。这些业务特点是部门多、综合性强、业务量大，时效性高。没有科学的办公自动化系统来处理这些业务是不可能想象的。因此办公自动化系统被誉为智能楼宇的忠实可靠的人事、财务、行政、保卫、后勤的总管。
OAS系统是在CAS系统基础上建立起来的信息系统，主要由日常事务型和决策型两个子系统组成。前一个子系统是通用的，主要是提高人们的工作效率，后一个子系统是与人们从事的工作领域有关，是“专门领域的应用信息系统”，如金融领域的专用信息系统。
办公自动化是把计算机技术、通信技术、系统科学及行为科学，应用于传统的数据处理技术所难以处理、数量庞大且结构不明确的业务上。即在办公室中，以微型计算机为中心，采用传真机、复印机、打印机、电子邮件等一系列现代办公及通讯设备，全面而又广泛地收集、整理、加工、使用信息，为科学管理和科学决策提供服务。办公自动化是一种用高新技术来支撑的，辅助人们办公的先进手段。从它的业务性质来看，主要有三种类型：电子数据处理（Electronic  Data  Processing ，EDP）、管理信息系统（Management  Information  System ，MIS）、决策支持系统（Decision  Support  System ，DSS）。

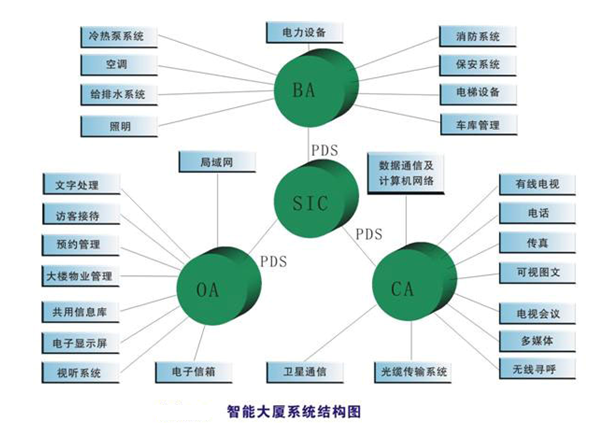

对于智能楼宇的总体结构的基本型如图所示：
