电力电子器件的分类

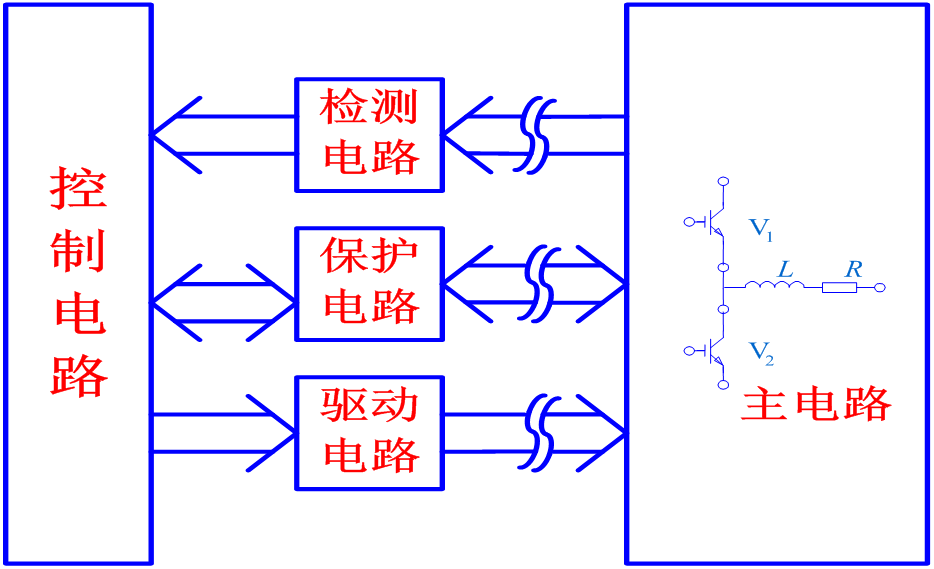

　电力电子器件在实际应用中，一般是由控制电路、驱动电路和以电力电子器件为核心的主电路组成一个系统。 （1）按照能够被控制电路信号所控制的程度
1.半控型器件
主要是指晶闸管（Thyristor）及其大部分派生器件。
器件的关断完全是由其在主电路中承受的电压和电流决定的。
2.全控型器件
目前最常用的是 IGBT和Power MOSFET。
通过控制信号既可以控制其导通，又可以控制其关断。
3.不可控器件
电力二极管（Power Diode）
不能用控制信号来控制其通断。
（2）按照驱动信号的性质
1.电流驱动型
通过从控制端注入或者抽出电流来实现导通或者关断的控制。
2.电压驱动型
仅通过在控制端和公共端之间施加一定的电压信号就可实现导通或者关断的控制。
（3）按照驱动信号的波形（电力二极管除外 ）
1.脉冲触发型
通过在控制端施加一个电压或电流的脉冲信号来实现器件的开通或者关断的控制。
2.电平控制型
必须通过持续在控制端和公共端之间施加一定电平的电压或电流信号来使器件开通并维持在导通状态或者关断并维持在阻断状态。
（4）按照载流子参与导电的情况
1.单极型器件
由一种载流子参与导电。
2.双极型器件
由电子和空穴两种载流子参与导电。
3.复合型器件
由单极型器件和双极型器件集成混合而成，也称混合型器件。
