直流电源为电流源的逆变电路称为电流型逆变电路。
电流型逆变电路主要特点
1.直流侧串大电感，电流基本无脉动，相当于电流源。
2.交流输出电流为矩形波，与负载阻抗角无关，输出电压波形和相位因负载不同而不同。
3.直流侧电感起缓冲无功能量的作用，不必给开关器件反并联二极管。
电流型逆变电路中，采用半控型器件的电路仍应用较多，换流方式有负载换流、强迫换流。

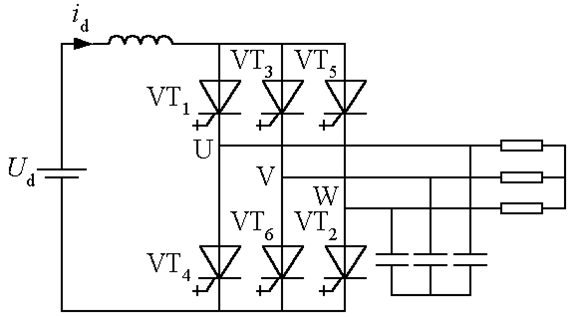

电流型三相桥式逆变电路
电路分析
1.由四个桥臂构成，每个桥臂的晶闸管各串联一个电抗器，用来限制晶闸管开通时的di/dt。
2.采用负载换相方式工作的，要求负载电流略超前于负载电压，即负载略呈容性。
3.电容C和L 、R构成并联谐振电路。
4.输出电流波形接近矩形波，含基波和各奇次谐波，且谐波幅值远小于基波。

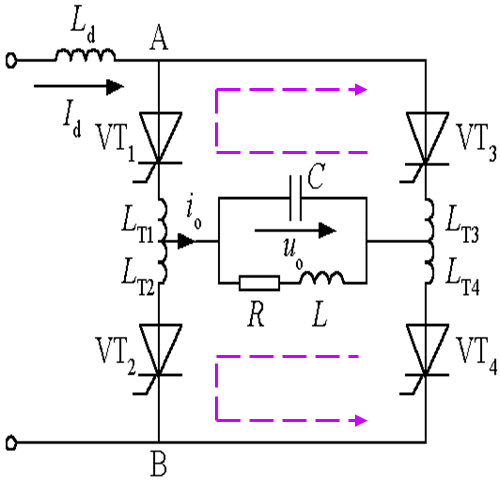

单相桥式电流型（并联谐振式）逆变电路
