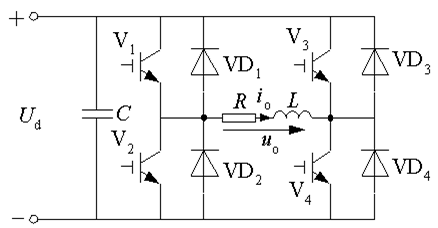

全桥逆变电路
◆共四个桥臂，可看成两个半桥电路组合而成。
◆两对桥臂交替导通180°。
◆输出电压和电流波形与半桥电路形状相同，但幅值高出一倍。
◆在这种情况下，要改变输出交流电压的有效值只能通过改变直流电压Ud来实现。
◆Ud的矩形波uo展开成傅里叶级数得
其中基波的幅值Uo1m和基波有效值Uo1分别为

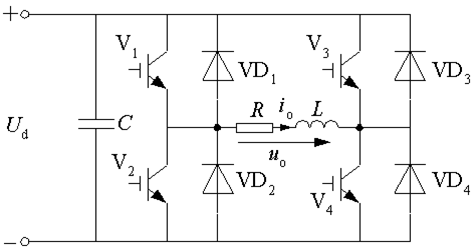

全桥逆变电路
移相调压方式
☞ V3的基极信号比V1落后θ（0＜q＜180°）。V3、V4的栅极信号分别比V2、V1的前移180°-θ。输出电压是正负各为θ的脉冲。
☞工作过程
√t1时刻前V1和V4导通， uo=Ud。
√t1时刻V4截止，而因负载电感中的电流io不能突变，V3不能立刻导通，VD3导通续流，uo=0。
√t2时刻V1截止，而V2不能立刻导通，VD2导通续流，和VD3构成电流通道，uo=-Ud。
√到负载电流过零并开始反向时，VD2和VD3截止，V2和V3开始导通，uo仍为-Ud。
√t3时刻V3截止，而V4不能立刻导通，VD4导通续流，uo再次为零。
☞改变θ就可调节输出电压。

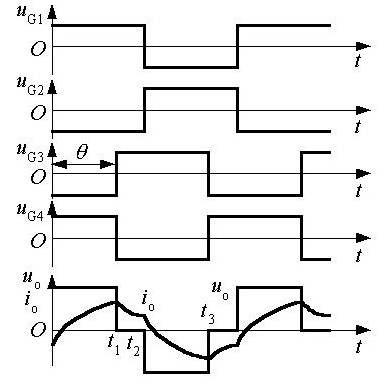

单相全桥逆变电路的移相调压方式

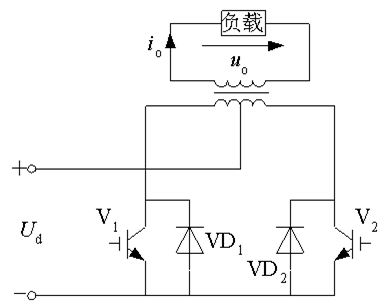

带中心抽头变压器的逆变电路
◆交替驱动两个IGBT，经变压器耦合给负载加上矩形波交流电压。
◆两个二极管的作用也是提供无功能量的反馈通道。
◆ Ud和负载参数相同，变压器匝比为1：1：1时，uo和io波形及幅值与全桥逆变电路完全相同。
◆与全桥电路相比较
☞比全桥电路少用一半开关器件。
☞器件承受的电压为2Ud，比全桥电路高一倍。
☞必须有一个变压器。
带中心抽头变压器的逆变电路
