Protel DXP设计电路原理图

点击次数：更新时间：2016-11-02 09:10 来源：未知分享:

　【目标】

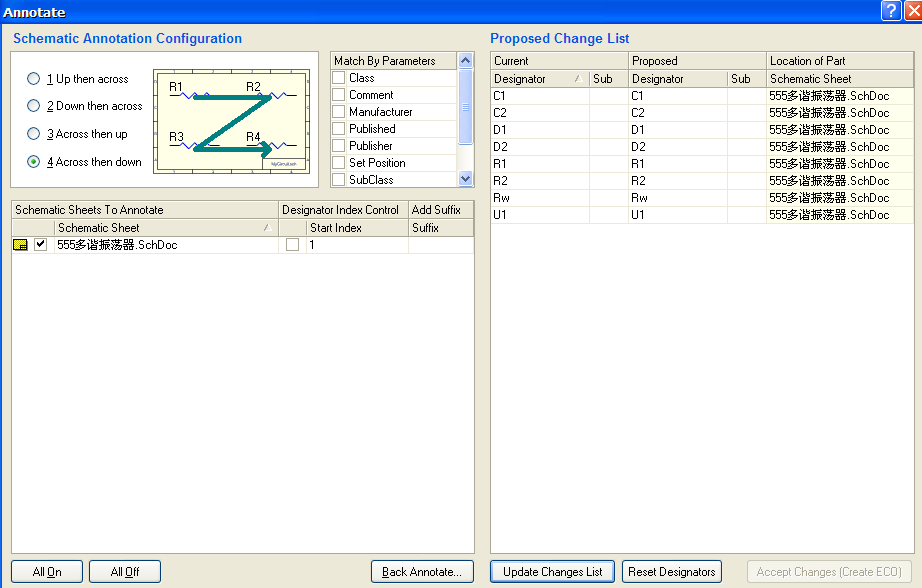

掌握绘制原理图的基本步骤，会加载和移除元件库，并查找元器件，会给放置好的元件自动编号。
【范例】
绘制出如图2-1所示，555构成的多谐振荡器。

图2－1 555构成的多谐振荡器

【步骤】
1.加载元器件库。
执行Design/Browse Library…命令，打开Libraries元器件库面板。在元器件库面板中，单击“Libraries…”按钮添加元器件库文件。

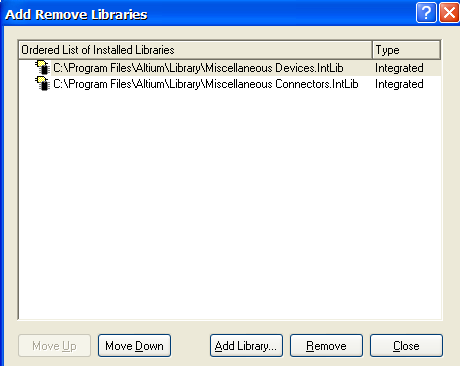

图2-2 增删元器件库对话框

在随后弹出的如图2-2对话框中，单击“Add Library”按钮，将弹出如图2-3所示的打开元器件库对话框。

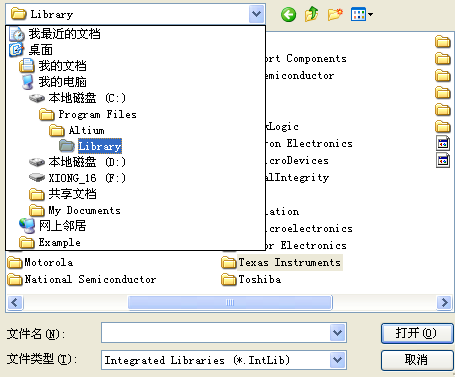

图2-3打开元器件库对话框

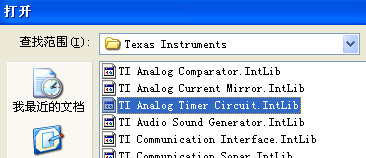

到DXP的安装路径，查找相应的库。一般在c:\Program Files\Altim\Library\Texas Instruments下。如图2-4所示。

图2－4 找到库所在路径

在对话框中选择TI Analog Timer Circuit.IntLib文件后，单击“Open”按钮，将该库文件加载到“Add Remove Libraries”对话框中，单击“Close”按钮，即可将文件TI Analog Timer Circuit.IntLib加到元器件库面板中，如图2-5所示。

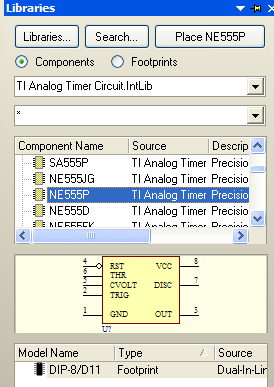

图2-5 加载后的元器件库面板

2.放置元器件。
从元器件库中选取所需要的元器件放置在工作区中，其中NE555取自元器件库TI Analog Timer Circuit.IntLib；电阻、电容、二极管取自元器件库“Miscellaneous Devices.IntLib”。单击元器件库中的“Place….”（放置）按钮后，鼠标将变成十字形状并粘贴有所选元器件，将该元器件移至工作区中适当位置，单击鼠标左键，即可放置该元件，同时进入下一个元器件放置状态，若不再需要放置同样的元器件，可单击鼠标右键退出元器件放置状态，如图2-6所示。

图2-6 放置元器件

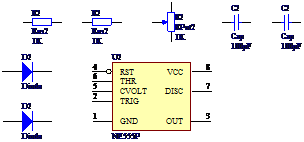

（3）调整元器件位置。按设计要求排列元器件，首先用鼠标单击所要移动的元器件，则该元器件处于被选中状态，此时光标成十形状，单击所需移动的元器件的同时拖动该元器件到合适位置，松开鼠标，即可实现元器件的移动。按此方法调整其他元器件，调整后的效果如图2-7所示。

图2-7 调整后的元器件效果

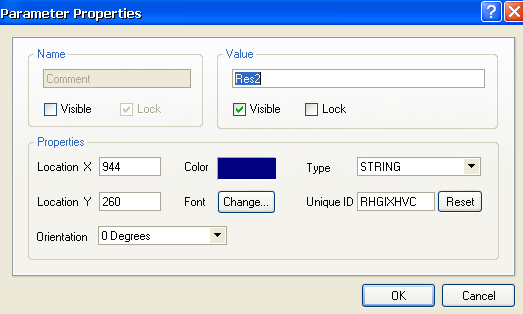

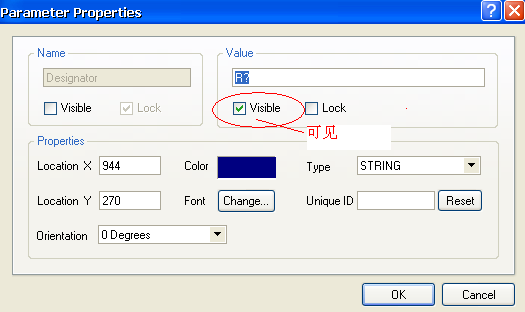

(4)　设置元器件属性。将光标移到要修改的参数上方，用鼠标左键双击，将弹出属性对话框。以设置电阻R1为例，双击R？，弹出图2-8所示Parameter Properties对话框，在“Valuer”文本框中填入R1。双击Res2，弹出图2-9所示对话框，如果希望些参数不显示，去掉“Visble”（可视）复选框前的勾。其他的修改与此相同，这里就不再重复。按此方法设置其他元器件的属性，设置后的效果如图2-10所示。
