 一、实验目的
了解DSP数字信号处理单元的功能、原理及其组成。
二、DSP数字信号处理单元的基本组成与工作原理
DSP数字信号处理单元的核心芯片是TI公司TMS320c5402,再配上A/D、D/A接口电路,即可在软件的配合下完成数字滤波器的设计、卷积、信号分解、频谱分析等实验。下面分别作简要介绍:
1、数字滤波器的设计:实验平台可以实现各种特性的滤波器,方法一、利用我们提供的“数字信号处理实验 辅助设计与分析系统”,进行滤波器的设计;方法二、利用MATLAB自带的滤波器设计软件FDATOOL。用法:在MATLAB的命令窗口中输入“FDATOOL”,再按回车即可。用上述两种方法,将你要实现的滤波器的性能参数转换为冲激响应的系数,将冲激响应系数和输入信号(A/D转换后的数字信号)进行相关运算后的数据从D/A输出,即可实现你设计的滤波器。(MATLAB环境的使用请自行参阅相关书籍)
2、卷积:实验平台可以实现输入信号的自卷积,也可实现输入信号和系统信号的卷积。工作过程是DSP采集经A/D转换后的输入信号,如是自卷积则将采集到的数字信号进行自卷积;如是信号与系统卷积则将输入信号与DSP内产生的(设是系统信号)信号进行卷积。
3、信号分解:对已知的输入信号,经定性分析其频率分量组成后,可用DSP同时实现对应各频率分量的带通滤波器,从而能将各频率分量滤出,即分解了复杂信号。本系统可同时实现8个数字滤波器(系统带一个有8路D/A的芯片TLC5608)。
4、频谱分析:DSP将A/D转换后的输入信号进行FFT变换,变换后的数据(反映频域中频谱分量的大小)存在DSP的DRAM中,PC机经主机接口读入该数据并作图即可在PC机上显示出输入信号的频率分量的组成及分量的大小。
5、DSP数字信号处理单元的组成

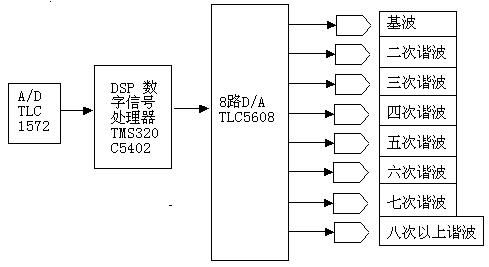

DSP数字信号处理单元的组成如图20-1所示。

图20-1 DSP数字信号处理单元组成示意图
三、实验报告要求
1、理解并描述DSP数字信号处理单元组成及实现各功能的信号处理过程;
2、设计能分解出频率为3KHz方波的1至6次谐波的各滤波器的参数。
四、实验设备
1、双踪示波器1台
2、YUY-XH3信号系统实验箱1台
3、PC机1台
