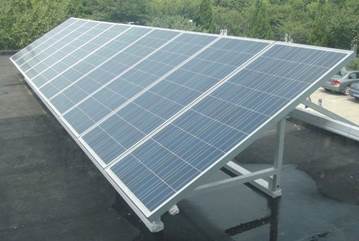

3KWP室外光伏发电系统

  • 产品名称: 3KWP室外光伏发电系统
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUYXNY-03
  • 产品价格: 面议
  • 添加时间: 2018-11-03
  • 分    享:
产品详情
询盘


主要提供于职业中专、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。
光伏发电系统由DC-AC同步并网控制单元,DC-AC离网逆变单元,光伏阵列单元,阵列汇流单元,充、放电控制单元,监控仪表单元,控制开关、漏电保护开关单元,上位机监控单元,等模块化组成。
一、产品概述
本产品是太阳能离网、并网为一体的教学实验系统。可实现以太阳能发电为主的充放电控制及DC-AC离网逆变电源方面实验及教学演示。可以帮助学生,进一步理解太阳能光伏离、并网发电站整个系统的原理学习和工程实际应用技能。
二、产品特点
 系统实验平台集成了室内温/湿度,方阵温度,太阳能辐射,太阳穿透率等测量系统,让使用者操作起来更直观。
 系统采用32位数字化DSP技术,对蓄电池充放电采用全智能化控制。
 系统并网同步电源采用原装日本三菱智能功率IGBT模块(IPM)组装,同时具有输出高功率因数正弦波电流。
 系统面板上采用直观的数字表和液晶显示,让用户了解当前系统工作状态。
 系统上的离网电源可以为用户提供交流220V纯正弦波交流电能。
 模块化设计可以让实训学生自行拆装移动,使用简便、无噪音、无污染。
三、主要设备技术参数
1、并网参数
 并网技术条件: 单相输出
 系统额定功率: 3.5KW
 最大光伏阵列输出功率:3.0KW太阳能阵列
 光伏阵列输出电压: 180~350VDC
 光伏阵列输出功率: Pwv=1.0KW*3
 光伏阵列输出电流: DC 9A
 并网输出电压: Pv=180~260VAC
 并网输出功率: Pwv=100~3.1KW
 安装面积: 4.15m*2.36m*4/40㎡
 通讯方式: RS-232/RS485
2、离网参数
 充电功率: 1000W
 充电方式: PWM脉宽调制
 充电最大电流: 8.6A
 过放保护电压: 90V
 过放恢复电压: 116V
 输出保护电压: 132V
 输出电压: 0~220VAC;
 输出功率: 1.0KW;
 保护功能:蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
3、电力蓄能单元
 蓄电池类型: 免维护胶体蓄电池
 蓄电池组容量: 12V/55Ah
 蓄电池数量: 10组
4、逆变模块(机内)
 直流输入电压: 90~130VDC
 额定蔬出功率: 1600W
 输出电压: 220VAC
 频率范围: 50Hz
 工作效率: 85%
 功率因数: >0.90
 波形失真率: ≤5%
 工作环境: 温度-20℃~50℃
 相对湿度: ﹤90﹪(25℃)
 保护功能: 极性反接、短路、过热、过载保护
5、控制单元
 2KW/120V 高性能智能控制器(Zigbee无线传输、RS232串口输出)(室内)
 温度传感器:-10℃~100℃(室外)
6、光伏阵列汇流箱
 标称工作电压:600VDC,最大持续工作电压:1000VDC。
 标称放电电流:10kA,最大通流容量:20kA。
 保护水平(20kA,8/20μs):800V,保护模式:L/N-PE,响应时间:≤25ns。
 单只外形尺寸:90×36×65mm,分3路+进线,3路-直接入端子排,包含3套避雷器。2、7、显示单元
 信号输入:单相
 电压额定值:AC220V
 电流额定值:AC 5A
 过载: 持续1.2倍 瞬时10 倍/10s 仪表功耗:≤2VA
 电压信号功耗: <0.2VA 电流信号功耗:<0.4VA
 电压输入阻抗:>100kΩ 电流输入阻抗:<2mΩ
 电网信号频率:45Hz ~ 65Hz 绝缘:输入、输出、电源对机壳>10MΩ
 工作电压:AC 85V~265V DC 100V ~350V
 工作温度:-10~50℃ 不结露 存贮环境:-20~70℃ 不结露
 安全: 输入和电源>2kV,输入和输出>2kV,电源和输出>lkV
 仪表精度: 电流、电压、功率、有功电能:0.5级
 频率精度:0.05Hz
 无功电能精度:1级
 温度漂移系数:100PPM/℃(0~50℃)
 通讯功能:RS485输出,MODBUS-RTU协议,波特率可设定为1200~19200bps
 开关量:3路继电器输出 (继电器带载 2A/250VAC)
 数码显示:红色数码管显示,红色指示灯
 实训台:长1.24m*宽0.65m*高1.7m
四、教学研究与实训项目
1、基础实验
实验1、光伏摸块单元组成原理。
实验2、太阳能基本理论实验
实验3、太阳能发电基础理论及应用技术实验
实验4、太阳能发电控制技术实验
实验5、太阳能光电池能量转换组合原理。
实验6、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验7、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验8、逆变电源单元组成原理。
实验9、逆变电源MPPT的最大功率跟踪控制方法的实验。
实验10、逆变电源输出功率与光伏能量变换的实验。
实验11、MPPT与电子跟踪器有效结合和分离控制方面的比较实验。
实验12、晴天,多云,阴雨天情况下逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。
实验13、逆变器并入的电网供电中断,逆变器应在2s内停止向电网供电,同时发出警示信号的防孤岛效应保护试验。
实验14、逆变电源直流输入欠电压控制实验。
实验15、输入电压为额定值,负荷满载时距离设备水平位置1m处,的噪声测试实验。
2、单站监控项目实验
 直流电压VDC、直流电流A、输入功率KW
 交流电压VDC、交流电流A、输出功率KW
 日发电量KWh、日运行时数h min、总发电量KWh、总运行时数h、 Co2减排量Kg
 系统运行状态 正常/不正常
 系统运行温度 正常/不正常
 系统监控PC机状态 正常/不正常
 系统功率测试曲线
3、在上位软件里查看单站电量记录项目
设备编号1号机: 日发电度数、日运行时数 h min、总发电量度数、总运行时数h
4、在上位软件里查看单站故障记录项目
设备编号1号机:
a直流过压、直流欠压、直流过流
b交流过压、交流欠压、交流过流
c系统过载、频率异常、孤岛保护、ADC异常(快速检测并网电压,电流)、IPM故障、过流保护、过温保护、温度异常、DSP异常(数字信号处理器,将模拟信号转为数字信号)
三、 系统配置配表
编号 产品名称 型号规格 数量 单位 备 注
1 光伏发电系统控制台   1
2 电池组件 48V/1000Wp 1
3 电池组件 350V/1000Wp 2
4 汇流箱 SFH-2000 1
5 光伏方阵支架 SGZ-1000 3
6 并网同步电源 SG-2000 1
7 离网逆变电源 SDA-1000 1
8 蓄电池柜 1000Ah/12V 1
9 太阳能充放电控制器 SK-120A 1
10 功率测试仪 RF-9800 1
11 免维护蓄电池 12V/55Ah 10
12 实验跳线   1
