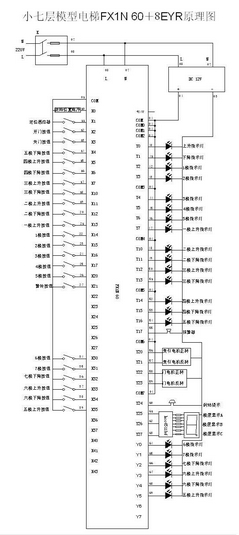

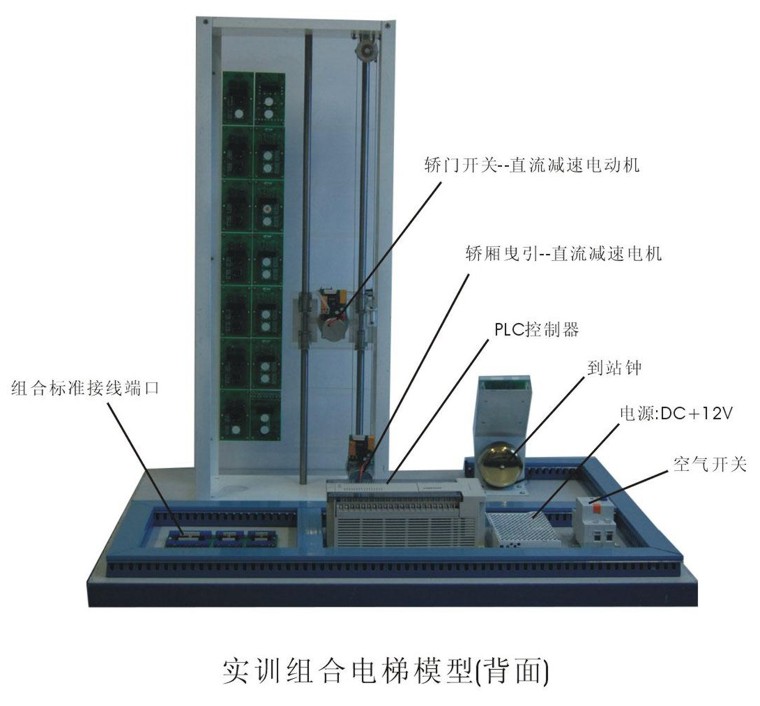

X0 | 轿厢位置脉冲 | Y0 | 上升指示灯 |
X1 | 定位感应器 | Y1 | 下降指示灯 |
X2 | 开门按钮 | Y2 | 1楼按钮指示灯 |
X3 | 关门按钮 | Y3 | 2楼按钮指示灯 |
X4 | 五楼下降按钮 | Y4 | 3楼按钮指示灯 |
X5 | 四楼上升按钮 | Y5 | 4楼按钮指示灯 |
X6 | 四楼下降按钮 | Y6 | 5楼按钮指示灯 |
X7 | 三楼上升按钮 | Y7 | 一楼上升指示 |
X10 | 三楼下降按钮 | Y10 | 二楼上升指示 |
X11 | 二楼上升按钮 | Y11 | 二楼下降指示 |
X12 | 二楼下降按钮 | Y12 | 三楼上升指示 |
X13 | 一楼上升按钮 | Y13 | 三楼下降指示 |
X14 | 1楼按钮 | Y14 | 四楼上升指示 |
X15 | 2楼按钮 | Y15 | 四楼下降指示 |
X16 | 3楼按钮 | Y16 | 五楼下降指示 |
X17 | 4楼按钮 | Y17 | 报警输出 |
X20 | 5楼按钮 | Y20 | 曳引电机正转 |
X21 | 报警按钮 | Y21 | 曳引电机反转 |
X22 | Y22 | 门电机正转 | |
X23 | Y23 | 门电机反转 | |
X24 | Y24 | 到站提示音 | |
X25 | Y25 | 楼层显示A | |
X26 | Y26 | 楼层显示B | |
X27 | Y27 | 楼层显示C | |
X30 | 6楼按钮 | Y0 | 6楼按钮指示灯 |
X31 | 7楼按钮 | Y1 | 7楼按钮指示灯 |
X32 | 七楼下降按钮 | Y2 | 七楼下降指示 |
X33 | 六楼上升按钮 | Y3 | 六楼上升指示 |
X34 | 六楼下降按钮 | Y4 | 六楼下降指示 |
X35 | 五楼上升按钮 | Y5 | 五楼上升指示 |
序号 | 名 称 | 单位 | 数量 | 备 注 |
1 | 电梯井道 | 台 | 1 | |
2 | 电梯底座 | 台 | 1 | |
3 | 三菱FX1N—60MR+8E型可编程控制器 | 套 | 1 | 安装在电气控制板上 |
4 | 到层提示电铃 | 个 | 1 | 安装在电气控制板上 |
5 | 曳引电动机 | 台 | 1 | 安装在电梯架底部 |
6 | 曳引轮 | 只 | 1 | 安装在电梯架顶部 |
7 | 一层位置清零开关 | 只 | 1 | 安装在导轨已经门上 |
8 | 码盘 | 个 | 1 | 安装在曳引电动机上 |
9 | 滑轮 | 只 | 1 | 安装在曳引电动机上 |
10 | 导轨 | 条 | 2 | 安装在井道上 |
11 | 纲丝索 | 根 | 1 | 安装在井道中 |
12 | 随行电缆 | 条 | 5 | 安装在井道中和各召唤面板上 |
13 | 楼层召唤控制电路 | 块 | 7 | 安装在各楼层外部 |
14 | 上下召唤按钮指示电路 | 块 | 7 | 安装在各个楼层 |

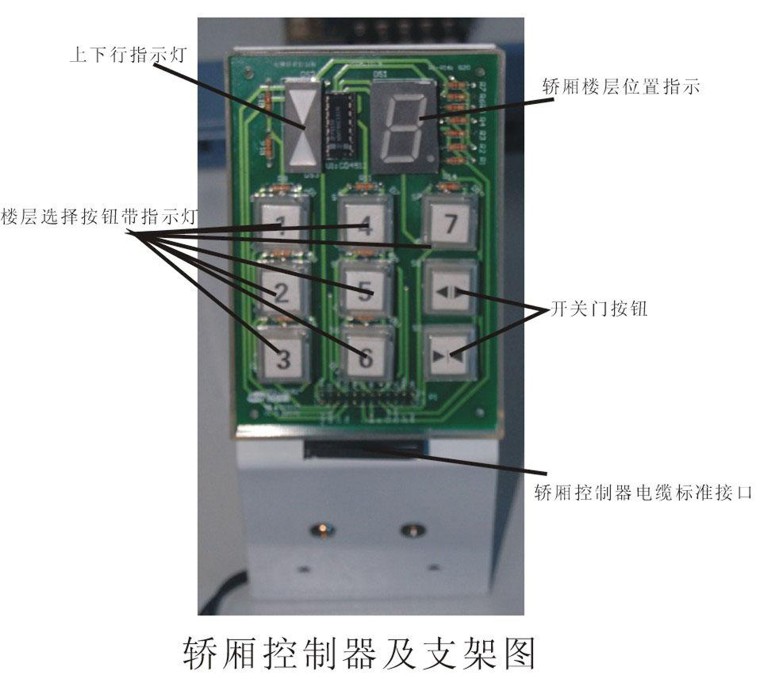

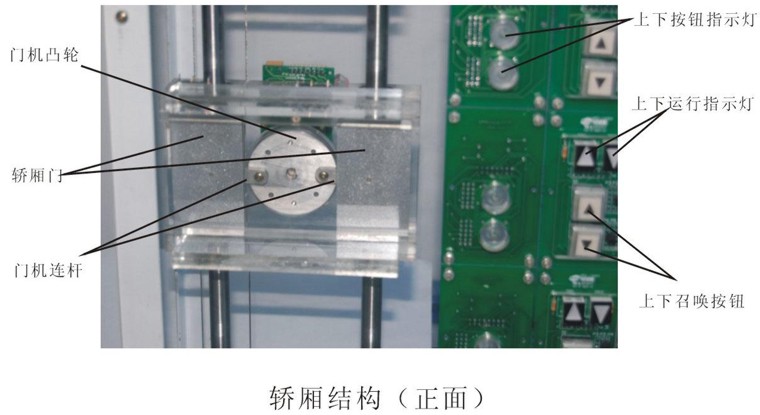

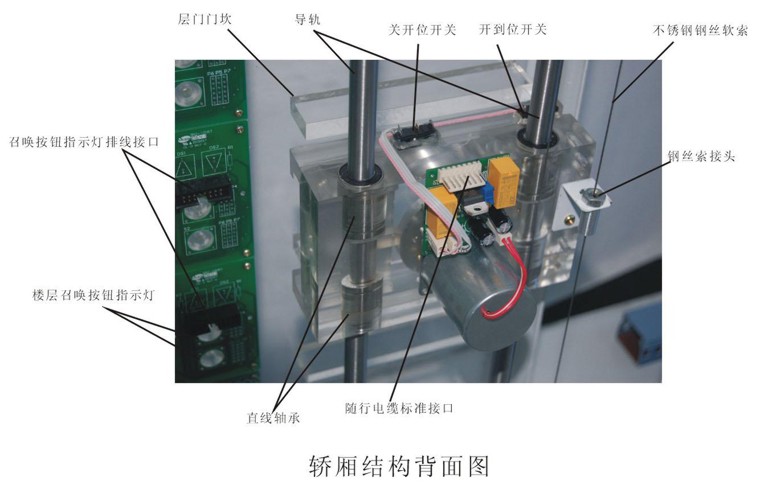

15 | 轿厢操纵控制电路 | 块 | 1 | 安装在控制面板上 |
16 | 轿厢 | 只 | 1 | 安装在导轨上 |
17 | 门机装置 | 套 | 1 | 安装在轿厢上 |

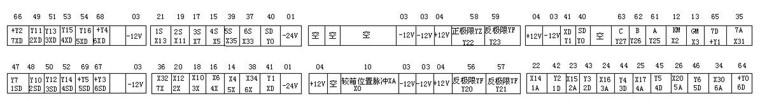

18 | 标准接线端口电路 | 块 | 1 | 安装在电梯架一侧 |
19 | DC 12V电源板 | 块 | 1 | 安装在电气控制板上 |
20 | 漏电脱扣器 | 只 | 1 | 安装在电气控制板上 |
21 | 极限开关(上、下) | 只 | 2 | 安装在井道上、下部 |
22 | 活扳手150mm | 把 | 1 | 工具包内 |
23 | 尖嘴钳 | 只 | 1 | 工具包内 |
24 | 十字螺丝刀Φ3、Φ6 | 只 | 2 | 工具包内 |
25 | 一字螺丝刀Φ3、Φ6 | 只 | 2 | 工具包内 |
26 | 502胶水 | 瓶 | 1 | 工具包内 |
27 | 常用螺钉 | 枚 | 若干 | 工具包内 |
28 | 微动开关 | 只 | 2只 | 工具包内 |
29 | 毛巾 | 条 | 1 | 工具包内 |
30 | 三菱FX1N使用手册 | 册 | 1 | 工具包内 |
31 | 专用通讯电缆MELSEC-PC&FLEX-PC( SC——09型) | 条 | 1 | 工具包内 |
32 | 三菱PLC编程软件光碟(内含PLC控制参考程序) | 碟 | 1 | 工具包内 |
33 | 教学电梯使用说明书 | 册 | 2 | 工具 |
