| 技术指标 | 说 明 | ||||||
| 装置功能 |
1.通过实验了解停留时间分布测定的基本原理和实验方法。 2.掌握停留时间分布的统计特征值的计算方法。 3.学会用理想反应器的串联模型来描述实验系统的流动特性 |
||||||

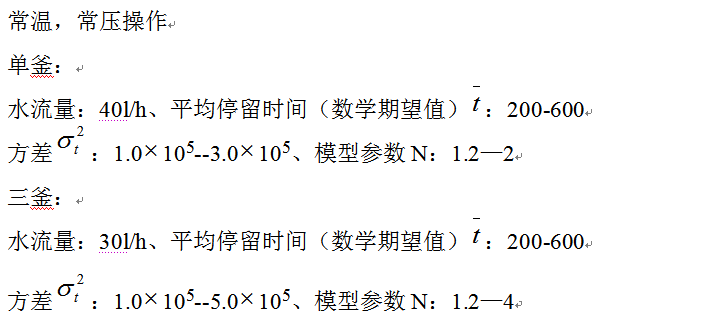

| 设计参数 |
 |
||||||
| 主要配置 | 有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、在线电导率仪、转换模块及软件、阀门、管道、不锈钢框架、仪表柜、软件。 | ||||||
| 公用设施 |
水：装置自带不锈钢水箱桶，连接自来水接入。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：水--- KCl，外配设备：电脑 |
||||||
| 主要设备 |
1、釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。 2、釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。 3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，扬程6m。 4、交流可调速电机：搅拌马达6W，转数90－600r/min，无级变速调节。其操作板置于控制柜上，转速可在操作板上进行调节。 5、LZB-10液体转子流量计：流量范围6～60 L/h ，观察、控制进水流量。 6、数显电导率仪：在线电导率检测仪，0-2000S·cm 4个，电导电极：4支。 7、LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。 8、各项操作及转速、电导率、流量的显示、调节、控制全在控制屏面板进行。 9、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 10、外形尺寸：1800×500×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 11、转换模块及在线监控软件一套。 |
||||||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 | |||
| 电机转数 | 霍尔开关 | 转数显示仪 | 调速器 | ||||
| 流量 | 转子流量计 | 转子流量计 | 转子流量计 | ||||
| 浓度 | 在线电导率仪 | 数字显示 | 无 | ||||
| YUY-CL/DF/II 计算机控制多釜串联返混性能测定实验装置 | |||||||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 | |||
| 电机转数 | 霍尔开关 | 转数显示仪，精度：0.5%FS | 精密数显调速器 | ||||
| 三釜进水流量 | 转子流量计 | 转子流量计 | 手动调节 | ||||
| 单釜进水流量 | 转子流量计 | 转子流量计 | 手动调节 | ||||
| 浓度 | 在线电导率仪 | 数字显示，精度：0.5%FS | 浓度 | ||||
| 示踪剂流动时间 | 时间控制器 | 上位机采集 | 无 | ||||
| 软件组成 | 模拟模块：高达16位分辨率，内建RS485通讯模式；功能：电导率、时间等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套 | ||||||
|
