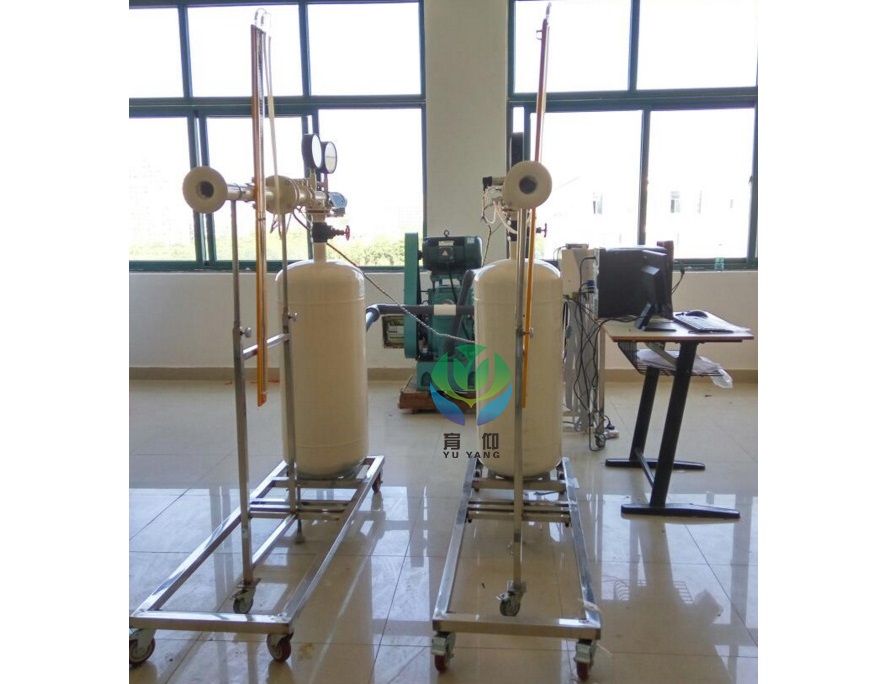

数字型喷管实验装置

一.主要用途
1.喷管临界状态的观察；
2.演示喷管压力流量的变化规律，并观察临界压力和最大流量的现象。
二.技术参数
1.喷管有渐缩和渐扩两种形式，喷管直径4±0.2mm, 渐缩喷管：内部收缩段曲线满足维托辛斯基型线方程；拉伐尔：满足拉伐尔喷管变截面一维定常等熵流动模型；
2.孔板流量计：高精度：±0.075%，高稳定性：优于0.1%FS/年，高静压：40MPa，连续工作5年不需调校；
3.真空压力表：精度0.5级，（2只，测量范围：-0.1～0MPa）；
4.304不锈钢支架1250*500mm,30*30mm不锈钢方管氩弧焊接而成；
5.漏电保护开关：德力西HDBE-32LE，30A；
6.位移传感器：电阻：5KΩ，精度：0.1%
7.步进电机：转速可调；
8.水环真空泵：真空3300pa、承限压力Pa 1.31 Torr1401、转速：2880转/分钟、抽气速度 30L/s、进气口径Φ40、排气口径Φ40、配用功率 3.85 kW；
9.虚拟仿真软件：数据采集，自动数据分析处理、绘制特性曲线功能的工控软件：本套软件为新型的可视化工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。用抽象的图形画面来模拟实际的工业现场和相应的工控设备，动态效果良好。根据输入基本数据，画面进行相应变化，系统根据自带公式换算出所需的结果。
10.控制系统：采用西门子控制器：SIEMENS，SIMATIC，ST-200；模拟量采集模块：模拟输入模组，EM231 AL 4×12BIT，模拟输出模组，EM232 AQ 4×12BIT，USE POWER 24 VAC；以太网通讯模块：JQECT 243-iBUS，模块IP地址：192.168.1.10，版本号：V9.0，WINCC直连，应用于西门子以太网通讯，无需OPC wincc可直连，使用方便，无需任何外加程序和驱动，安装后立即可用，支持多种上位软件（如Step7、组态王、wincc、力控、Intouch等）可用，24V电源可用；实验数据处理软件；历史曲线界面；网线；RS485连接口；
11.工作电源：三相五线380V±10%，50Hz安全保护：具有接地保护，漏电保护，过流保护 50Hz，功率：5.5KW；
12.电气线路安装要求：布置线槽，电源线、控制线等线材规范整理，具有绝缘、防弧、阻燃自熄等特点；
13.装置外形尺寸：2500×500×1000mm。
三.主要配置
喷管本体（稳压罐）、真空泵、位移装置、不锈钢支架、位移传感器、步进电机、孔板流量计、有机玻璃渐缩喷管、有机玻璃渐扩喷管、真空压力表、调节阀门、CPU、采用西门子控制器、数据采集采用模拟量输入/输出模块、配备标准以太网通讯模块、RS485连接口、不锈钢框架（万向轮及禁锢脚）、提供实验报告测试样本（作调试验收标准）、虚拟仿真软件、实验数据处理软件、历史曲线界面。
