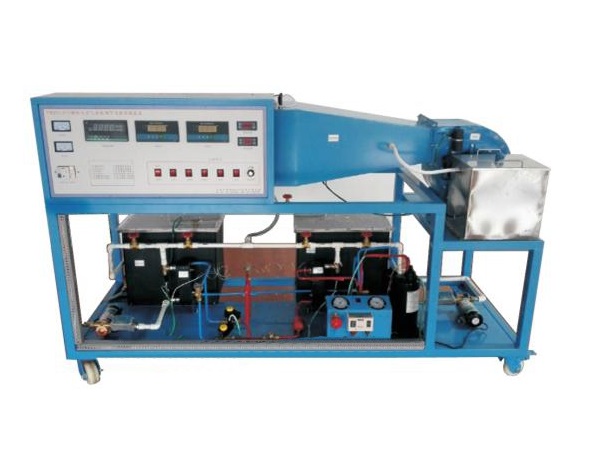

循环式空气参数调节过程实验装置

  • 产品名称: 循环式空气参数调节过程实验装置
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-JD861
  • 产品价格: 询价
  • 添加时间: 2018-12-19
  • 分    享:
产品详情
询盘

一、产品概述:
 循环式空气参数调节过程实验装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。
二、装置特点
1.安全保护齐全:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
2.直观性好:装置直观展示了直流式空气调节系统的结构,风道采用有机玻璃面板,可清楚地看到空气循环系统的组成部件
三、技术性能
1.输入电源:单相三线  AC220V±10%  50Hz
2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
3.制冷剂:R22
4.装置容量:<2.5kVA
5.重    量:100kg
6.外形尺寸:1800×700×1500mm
四、基本配置及功能
1.控制台
采用双层亚光密纹喷塑结构,造型新颖。最上层布置空气循环系统,可直观展示空气处理机组结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。
2.交流电源
单相三线220V交流电源供电,经漏电保护器,通过启、停开关控制总电源
3.测量仪表
(1)温度传感器4只,为了能够直观地读数,将各组温度信号取出另接表头显示
温度测量范围为:-40℃~+120℃
湿度测量范围为:0%~100%
(2)真空压力表2只(精度2.5级)
量程分别为-0.1MPa~1.5MPa、-0.1MPa~3.5MPa和0~0.4MPa,分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力
4.控制仪表
(1)压力控制器1只
实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源
(2)风力调速器1只
用于控制轴流风机风速及运行状态
5.空气处理机组
空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器(300W)和轴流风机(额定转速1450r/min、流量1000m3/h、全压35Pa、功率90W、噪声59dB)
6.风冷制冷机组:由2匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成
7.加湿系统:由蒸汽系统由蒸汽发生器和蒸汽喷管组成
五、主要配置
序号 名称 数量
1 PT100 8个
2 管道式PT100 M12   长150MM 4
3 压差传感器300P       4-20MA 1个
4 压差传感器100P     4-20MA 1个
5 4-20MA输入仪表 2
6 流量计(涡轮式) 2个
7 制冷/制热控制器010 2
8 16路温度检测表 1
9 蒸汽加湿器
10 大功率调压器220V 1个
11 制冷压缩机1P 1套
  压力控制器 1套
12 膨胀阀2MM 2个
13 板式换热器,制冷剂10进12出,水路,DN20螺丝接口 2套
14 储液罐1P 1套
15 不锈铜水箱450*300*400 2个
16 过滤网  365*335MM 1套
17 电磁阀组220V 2套
18 风机
19 水泵 2个
20 25UF电容 1
六,实验目的
1.直流空调过程演示;
2.通过实测的温度、压力、风量,计算出空调过程热量及热平衡误差;
3.通过实验测得的风量、压力、功率等参数,
4.测定制冷压缩机性能;通过改变风量、温度、流量工况、
5.测定换热器(加热器、表冷器)性能实验
6.制冷热的相互间的关系
