液体流量仪表标定实验系统

一、概述
流量是生产与科学试验中的重要参数，不论是工业生产还是科学试验都需要进行流量的测量，以核算过程或设备的生产能力及各部分流量所占的比例，以便对过程或设备作出评价。目前，测量流量的仪表大致可分为三类，即速度法、体积法和质量流量法。
虽然各种流量仪表在出厂前都进行了流量标定，建立了流量刻度标尺，但是在实验室或生产上应用时，工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计，则需要在使用之前进行现场校准工作。
本试验台主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。
二、系统组成
实验系统由水路系统、电子称重单元、数据采集系统、计算机测量控制系统和被校准流量计等单元组成（图1）。

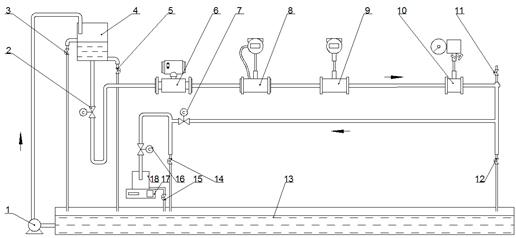

图1 实验系统示意图
1. 循环水泵； 2. 总阀； 3. 溢流阀； 4. 高位水箱； 5. 12. 14.  15. 排液阀； 6. 电磁流量计；
7. 比例调节阀； 8. 涡街流量计； 9. 涡轮流量计； 10. 孔板流量计； 11. 放气阀； 13. 水槽；
16. 电磁阀； 17. 电子秤； 18. 称量筒。
三、技术参数
流量范围：1～10m³/h
压力：1.6MPa介质：水
仪表测量精度：0.5级
电源：440V 16A
输出信号：4～20mA
涡街流量计，检测介质温度-20~250℃，精度等级：液体≤1%，测量范围液体3~60m3/h,可正偏。
涡轮流量计，检测介质温度-20~120℃，精度等级：≤0.5%，测量范围4~40 m3/h。
电磁流量计，检测介质温度-15~100℃，精度等级：≤0.5%，最大测量流量70 m3/h
板孔流量计，检测介质温度-15~250℃，精度等级：≤1%，公称压力2.5MPa.
功能齐全，使用方便，数据采集过程全部由计算机控制，达到数据显示和绘图同步进行
四、配置单

序号	名      称	型   号   规   格	数量
一	水路系统
1	水泵	不锈钢	1台
2	截止阀	闸阀，排污阀，排气阀，过滤器等	5只
3	管路	塑钢管，接头，不锈钢管，法兰，连接件	1套
4	高位水箱	不锈钢	1只
5	水槽	不锈钢	1只
6	机架结构	不锈钢，自制	1套
二	电子称重单元
1	电子秤	串口通讯，9903-15kg/9903-15kg	1台
2	称量筒	不锈钢	1只
三	数据采集系统
1	数据采集单元	自制	1台
2	数据传输电缆	RS232/485，支持MODBUS协议	1只
3	信号线	RVVP 2×0.75	1批
4	温度传感器	PT100	2只
四	测量控制单元
1	计算机	OptiPlex 380;  2009W 20英寸 HAS 宽屏显示器	1套
2	有机玻璃板	具体外形尺寸见图纸	1套
3	比例调节阀	φ20	1只
4	电磁阀	φ20	2只
5	电气辅材	空气开关，漏电保护器，电线，光电隔离模块，线槽	1套
五	待校准流量计
1	孔板流量计	φ20 一体化孔板流量计	1套
2	涡街流量计	φ20 LUGB系列涡街流量计典型产品	1套
3	涡轮流量计	φ20 LW系列液体涡轮流量计	1套
4	电磁流量计	φ20 LD系列电磁流量计典型产品	1套
