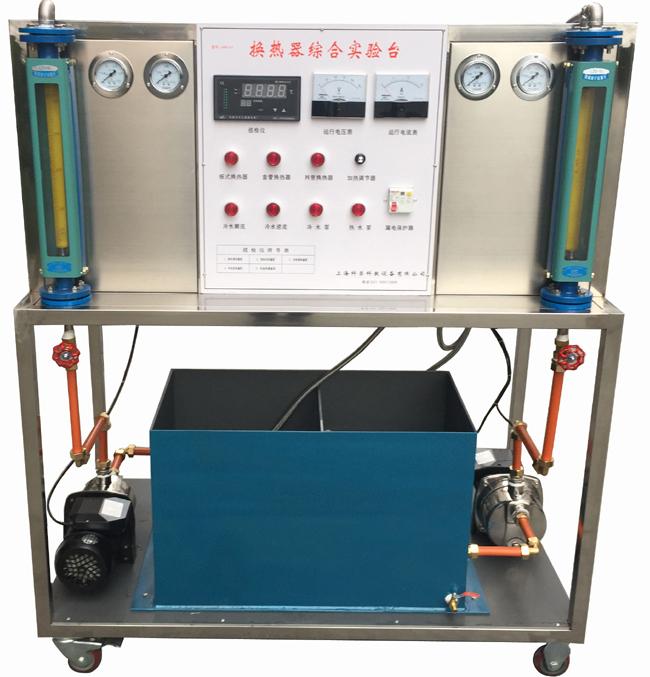

换热器综合实验台（数据采集型）

一、用途：
1、熟悉换热器性能的测试方法，了解影响换热器性能的因素。
2、掌握间壁式换热器传热系数的测定方法。
3、了解套管式换热器、板式换热器和列管式换热器的结构特点及其性能的差别。
4、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
5、熟悉流体流速、流量、压力、温度等参数的测量技术。
二、主要技术参数：
换热器换热面积（F）：①套管式换热器0.18m2；②螺旋板式换热器0.11m2；③列管式换热器1.05m2；
换热器壳程材质：304不锈钢；
换热器管程材质：304不锈钢；
三台换热器冷、热流体进口和出口测温点共12个，冷热流体进出口压差测点共6个；
冷、热水箱：冷、热水箱容积均不小于80L，装有进水口和排水底阀，水箱进口管道长度大于5米，进口管道接口与标准水龙头连接；装配有溢流口，溢流口外接溢流管长度大于5米；
冷、热水管材质：304不锈钢；
7、彩色触摸式液晶显示屏：同屏实时显示温度、功率；
8、温度传感器（K型热电偶)，单总线数字温度计，在-20~300℃温度范围内精确度为±0.5℃。
9、不锈钢水泵：370W流量2.5m2/h扬程35米
10、实验台由三种（列管式、套管式、板式）换热器为实验对象，它们分别由电磁阀控制与冷流体和热流体接通和断开，以便进行单独实验操作。对套管式换热器则又设置了四只电磁阀与冷流体连接管路构成了顺流和逆流的切换操作。
11、外形尺寸：1200×650×1500mm
四、设备与附件的组成：

序号	名称	规格型号	数量
1	冷水转子流量计	LZB－15	1台
2	热水转子流量计	LZB－15	1台
3	温度检测系统（温度传感器）	DS18B20	12套
4	不锈钢冷水箱	304不锈钢	1套
5	热水箱	304不锈钢	1套
6	电磁阀	DN15	7套
7	彩色触摸屏	7寸	1套
8	数据采集模块	SB75	1套
9	压力表	0－0.25MPa	2只
10	压力表	0－0.16MPa	2只
11	移动式实验台	不锈钢	1台
12	板式换热器	0.11m2	1套
13	套管换热器	0.18m2	1套
14	列管换热器	1.05m2	1套
15	功率模块	SX48	1套
16	调压器		1套
17	漏电保护开关	DZ47S	1套
18	冷水泵	不锈钢370W	1台
19	热水泵	不锈钢370W	1台
