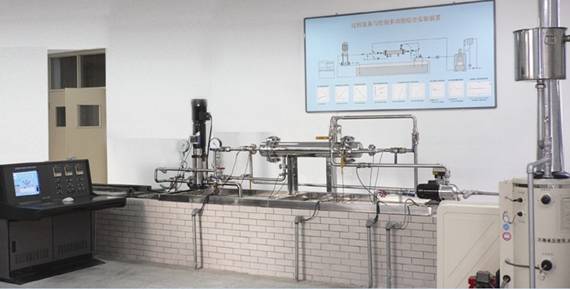

过程设备与控制多功能综合实验台

一、产品描述
过程设备与控制多功能综合实验台是一套实用性很强的实验装置，它不仅能够满足本科生教学实验的要求，还能为换热器的结构设计、性能检测、微机自动控制等多方面的科研工作提供硬件及软件平台。
二、实验项目
1、离心泵性能测定实验；
2、离心泵汽蚀性能测定实验；
3、调节阀流量特性测定实验 ；
4、换热器换热性能实验；
5、流体传热膜系数测定实验；
6、单回路压力控制实验；
7、单回路流量控制实验；
8、换热器串级温度控制实验。
三、装置配置
过程设备与控制多功能综合实验台由动力系统（电机和多级泵）、换热系统、加热系统、数据采集系统、测试系统以及控制系统等组成。
一套实用性很强的实验装置，它不仅能够满足本科生教学实验的要求，还能为换热器的结构设计、性能检测、微机自动控制等多方面的科研工作提供硬件及软件平台。
实验台在硬件和软件方面涉及到了变频控制技术；压力、流量、温度、转速及转矩的测试技术；微机数据采集技术和过程控制技术；以及微机通讯技术等，是比较典型的集过程、设备及控制于一体的多学科交叉实验装置。
过程设备与控制多功能综合实验台由动力系统（电机和多级泵）、换热系统、加热系统、数据采集系统、测试系统以及控制系统等组成。是一套实用性很强的实验装置，它不仅能够满足本科生教学实验的要求，还能为换热器的结构设计、性能检测、微机自动控制等多方面的科研工作提供硬件及软件平台。实验台在硬件和软件方面涉及到了变频控制技术；压力、流量、温度、转速及转矩的测试技术；微机数据采集技术和过程控制技术；以及微机通讯技术等，是比较典型的集过程、设备及控制于一体的多学科交叉实验装置。实验装置的特点如下:
1.实验装置获国家实用新型专利、具有自主知识产权、在国内已有多家应用并获教育部高等学校过程装备与控制工程专业教学指导分委员会认可；
2.实验装置可对学生进行计算机数字直接控制（DDC）编程等开放实验；
3.实验装置不仅能够满足本科生教学实验的要求，还能为换热器的结构设计、性能检测、微机自动控制等多方面的科研工作提供硬件及软件平台；
4.实验装置免费质保三年，负责终身维护和软件升级。
实验项目
（1）离心泵性能测定实验
（2）离心泵汽蚀性能测定实验
（3）调节阀流量特性测定实验
（4）换热器换热性能实验
（5）流体传热膜系数测定实验
（6）换热器管程和壳程压力降测定实验
（7）换热器壳体热应力测定实验
（8）单回路压力控制实验
（9）单回路流量控制实验
（10）换热器串级温度控制实验
2．过程设备与控制多功能综合实验台的特点
（1）实验功能多、综合性能强
本实验台有机地结合了传统的化机实验（如离心泵性能测定实验、应力测定实验）、工艺性能实验（如换热实验、流体传热膜系数测定实验、压力降测试实验）和各种参数控制实验（如压力、温度、流量控制等），真正做到了一机多用。另外，实验台组件均为工业上应用的实际设备，学生通过实验不仅能够获得相应的实验结果，还能够对实验装置上的工业用泵、换热器、阀门、各类传感器及其它检测与控制仪表得到感性认识。
（2）实验方案多、学生参与性强
实验装置上的管路阀门布置完善，各类检测传感器设置周全，因此学生可以自己选择或设计实验方案，大大提高了学生参与性和实验内容的多样性。
（3）可拆换组件多，与科研的互动性强
实验台上的泵、换热器、阀门及各种控制、检测元件可以自由拆换，因此，在实验台上可以进行多项科研工作。研究结果反过来又可以用于本科教学。
（4）对学生开放实验，进行计算机数字直接控制（DDC）编程和实验。
3．检测参数

序号	检测参数	精度	数量
1	压力	0.5%	6
2	温度	0.5%	5
3	差压	0.5%	1
4	流量	0.5%	2

4．实验台主要配置

序号	设备名称	技术指标	数量
1	不锈钢立式多级离心泵	H=81m、Q=4m3/h、N=2.2KW	1台
2	不锈钢卧式热水多级离心泵	H=21m、Q= 2m3/h、N=0.55KW	2台
3	全自动燃油热水锅炉：	N=58KW、Q=850Kg/h、燃料：柴油	1台
4	不锈钢固定管板换热器	1.0m2	1台
5	电动调节阀	DN25，PN16	1台
6	交流变频调速器	2.2KW	1台
7	智能工业调节仪表（日本）	RS90	3台
8	压力传感器	0—2MPa—G	5台
9	压力传感器	0—200KPa—A	1台
10	温度传感器	0—100℃	4台
11	流量传感器	0—10m3/h，6.3MPa	2台
12	差压变送器	0—150KPa	1台
13	转矩传感器	0—10Nm	1台
14	信号调理模块	与传感器配套	12台
15	数据采集系统	12位AD，16CH，10µs	1套
16	工控机、17"液晶显示器	酷睿双核E5300,2G,320G,17″液晶	1套
17	电气控制系统	配套控制	1套
18	静态电阻应变仪	20点	1套
19	不锈钢高位水箱		1个
20	不锈钢管路		1套
21	实验软件（10个实验）		1套
22	实验指导书	V3.0	1份
23	配套课程《过程设备设计》教学与实验软件	获得国家精品课程《过程设备设计》最新课件（光盘版）	1套
24	实验装置仿真软件		1套

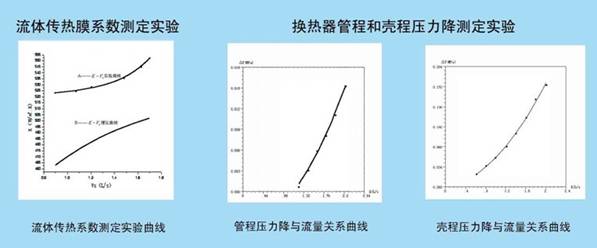

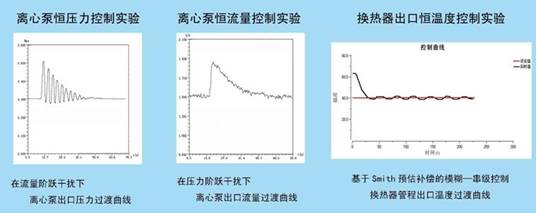

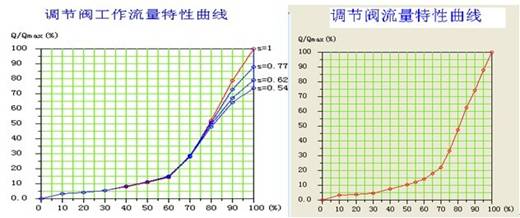

5．过程设备与控制多功能综合实验台实验曲线
