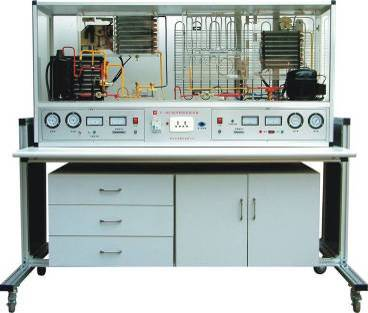

制冷制热智能实训装置

  • 产品名称: 制冷制热智能实训装置
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-DJ01
  • 产品价格: 面议
  • 添加时间: 2018-11-04
  • 分    享:
产品详情
询盘
一、装置概述:
制冷制热智能实训装置是根据《中华人民共和国教育行业标准(制冷和空调运用与维修专业仪器设备配备标准)》,教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求,结合生产实际和职业岗位的技能要求,按照职业院校的教学和实训要求研制和开发的产品。
该装置适合高等职业院校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。该装置也适合制冷及相关专业初级、中级工的鉴定考核及实训。
二、装置的技术参数
1.电源:AC 220V±10%   50Hz
2.额定输入功率:800W
3.压力:空调1.4~1.6MPa    冰箱0.2~0.5MPa
4.额定输入电流:空调2A   冰箱1A
5.制冷剂:空调R22    冰箱R134a
6.外形尺寸(大约):1525mm×755mm×1435mm
7.安全保护:具有过压、过流、过载、漏电保护措施,符合国家相关标准。
8.环保:材料选用符合国家相关环保标准
三、设备功能特点
制冷制热智能实训考核装置采用卧式结构,分为热泵式分体空调和电冰箱两个部分,制冷管道分层次纵向展开而变得简洁明快,从而使复杂的制冷结构变得非常容易掌握,电冰箱采用直冷和风冷两种结构形式,便于学生全面了解电冰箱结构特点和工作原理;空调采用指示灯显示设置温度和蒸发器当前空气温度,直接展示空调的温度控制原理,而使得学生轻松掌握。冰箱设置了多个常见故障点,空调设置了18个常见故障点,通过故障检测板对故障进行检测和查找。
采用计算机智能化考核系统进行故障的设置和考核,该系统具备学生登录、老师发卷、自动设置故障、自动评分、成绩统计、分数保存和打印等功能,大大减轻教师的故障设定、评分、统计等工作量,是一套国内新颖、先进的考核系统
四、装置提供的实训项目有:
制冷制热智能实训装置提供的电冰箱部分实训项目
1)电冰箱输入电源断路;
2)制冷压缩机过热保护器断路;
3)电冰箱冷风扇电机绕组断路制冷压缩机启动继电器PTC断路;
4)电冰箱冷藏室照明灯灯丝断路;
5)PTC启动器短路
6)电冰箱冷藏室门开关断路;
7)电冰箱温度控制器断路;
8)电冰箱制冷系统脏堵;
9)电冰箱制冷系统冰堵;
10)电冰箱除霜定时器计时电机断路;
11)电冰箱除霜温度保险丝断路;
12)电冰箱除霜加热管断路;
13)电冰箱除霜定时器常闭触点断路;
制冷制热智能实训装置提供的空调部分实训项目有:
1)整流二极管断路;
2)7812稳压管输出断路;
3)室内风机过热保护器断断路;
4)变压器初级线圈断断路;
5)低压保护继电器断路;
6)高压保护继电器断路;
7)遥控接收器+5VDC断路;
8)压缩机控制继电器触点断路;
9)室内风机高风挡控制继电器断路;
10)四通换向电磁阀控制继电器触点断路;
11)四通换向电磁阀电磁线圈断路;
12)温度传感器断路;
13)温度传感器短路;
14)室内风机启动电容器断路;
15)制冷压缩机吸排气串气故障;
16)过热过载保护器断路;
17)压缩机运转绕组断路;
18)室外冷凝风机断路;
五、装置的配置
序号 名称 主要技术指标 数量 单位
1 制冷制热实训台架 1300*780*750mm   1
2 热泵式分体空调制冷系统模拟装置   其中包括一个全封闭式压缩机,冷凝器、毛细管、蒸发器,液视镜等   1
3 电冰箱制冷系统模拟装置 全封闭式压缩机,冷凝器、蒸发器液视镜、毛细管等   1
4 热泵式分体空调控制电路板   1
5 直冷电冰箱控制电路板   1
6 风冷电冰箱控制电路板   1
7 空调故障设置板   1
8 电冰箱故障设置板   1
9 空调故障检测板            1
10   风冷电冰箱电路               1
11   风冷电冰箱故障检测板   1
12   空调流程板             1
13   冰箱流程板   1
14   智能化考核系统   1
15   制冷教学软件   1
