建筑电气与智能化实践教学模拟楼层

1、设备概述

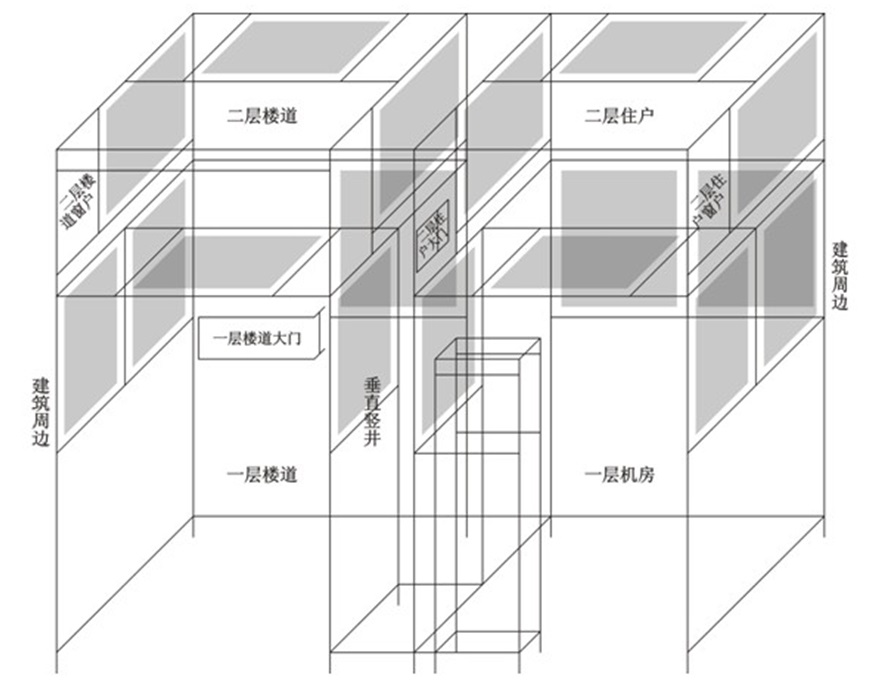

“建筑电气与智能化实践教学模拟楼层”是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑，分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围，可在上面安装各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件，实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。相比于单层模拟楼层，两层模拟楼层需要考虑智能建筑的多楼层结构关系，除了能够培养学生的工程施工能力外，更能够培养其工程设计能力与工程创新能力，符合高等院校的实践教学需求。
器件的安装方式与实际工程一致，使用自攻螺丝与网孔板用膨胀固定件的配合，学生在模拟墙体的一边便可单独完成器件的固定；布线方式可选择通过线槽布明线（网孔板正面）或通过理线环布暗线（网孔板反面）。
2、外形尺寸

铝合金支架尺寸：3010mm×1305mm×2550mm（长×宽×高）
网孔板尺寸：750mm×600mm×35mm（长×宽×高）
3、主体配置

序号	器件名称	数量	单位	备注
1	铝合金支架	1	台	设备主体配置
2	网孔板	17	块
3	计算机移动推车	1	台
4	圆钢凳	1	张
5	人字梯	1	把
6	配电箱	1	个
7	单相漏电保护开关	1	个
8	储物架	1	台
9	网孔板用膨胀固定件	500	个
10	理线环	100	个
11	紧固件、线材及专用工具	1	批
12	单相三位三级排插	3	个
13	单相一位二级插座	2	个
14	单相一位三级插座	3	个
15	明装86底座	7	个
16	18V直流开关电源	1	个	对讲门禁及室内安防子系统
17	12V直流开关电源	1	个
18	门前铃	1	个
19	室内分机	1	台
20	电插锁	1	把
21	警铃	1	个
22	被动红外空间探测器	1	个
23	感烟探测器	1	个
24	燃气探测器	1	个
25	门磁开关	1	对
26	求助按钮	1	个
27	层间分配器	1	个
28	室外主机	1	台
29	ID卡	4	张
30	电磁锁	1	把
31	电磁锁控制器	1	个
32	开门按钮	1	个
33	联网器	1	个
34	管理中心机	1	台
35	通讯转换模块	1	个
36	通讯电缆	1	条
37	对讲门禁监控管理软件	1	套
38	彩色监视器	1	台	闭路电视监控及周边安防子系统
39	硬盘录像机	1	台
40	硬盘	1	个
41	交换机	1	个
42	网络跳线	1	条
43	网络视频监控管理软件	1	套
44	变速球	1	台
45	一体机芯	1	台
46	枪型摄像机	1	台
47	自动光圈镜头	1	个
48	室内全方位云台	1	台
49	智能解码器	1	个
50	红外摄像机	1	台
51	摄像机支架	1	个
52	拾音器	1	个
53	主动红外对射探测器	1	对
54	被动红外幕帘探测器	1	个
55	声光警号	1	个

备注：计算机另选配。
4、实践项目
(1)认识和熟悉各种楼宇智能化器件
(2)各种墙体器件的对应区域位置安装
(3)电插锁、电磁锁和门磁等门上器件的安装和调试
(4)掌握对讲门禁及室内安防系统的结构和原理
(5)对讲门禁及室内安防系统的接线、布线和调试
(6)对讲门禁监控管理软件的操作与事故演习
(7)基于两层楼层的对讲门禁及室内安防系统的系统结构项目设计
(8)掌握闭路电视监控及周边安防系统的结构和原理
(9)闭路电视监控及周边安防系统的接线、布线和调试
(10)网络视频监控管理软件的操作与事故演习
基于两层楼层的闭路电视监控及周边安防系统的系统结构项目设计
