楼宇给排水监控系统实验实训装置
一、装置组成:
楼宇给排水监控系统实验实训装置控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。
二、系统实训功能:
楼宇给排水监控系统实验实训装置能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。
1、HY-310给排水模拟板:
大型的给水系统控制模拟板、排水系统控制模拟板、气压给水系统控制模拟板和热水供水系统控制模拟板,要求能完全模拟真实给排水系统的工作过程、所有的水箱要求能在DDC的控制下显示水位高度、所有的空压机和水泵也要求在DDC的控制下自动旋转。水箱系统及要求采用仿真立体模型并配有显示系统、所有的水泵、空压机也要求全部采用仿真动态模型、仿真动态风压机配置一台、仿真动态水泵配置十台、仿真压力水箱配一个、热水箱配置二个、高位水箱配置二个、蓄水池配置一个。
2、HW500DDC控制器:
配置: DO配17个点、DI配8个点。
3、P4服务器电脑:

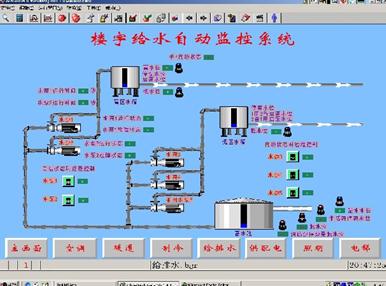

内配置支持DDC的客户端组态软件一套、PCLTA-20网络适配器一块、DDC配置软件一套和控制程序一套。并能联接客户端电脑
4、各种水位传感器:
采用工程实际主流应用的全真水位传感器,布局要求能让学生反复拆装而不易损坏,并能与相关器件联成真实线路进行全真动作、水位传感器的类型不能少于五种。
三、技术指标:
工作电压:单相三线220V±5% 50Hz
整机容量:<300W
外型尺寸:150×70×180cm3
安全保护:具有漏电自动保护装置
故障设置:具有故障设置系统可扩展,可兼容,LON总线通讯方式输出,8点、IO/DO 输入,17点AI/DI
信号方式;干触点/0-20MA/0-10A/发10K
四、实训项目
实训项目一:楼宇给水监控系统的实训
实训项目二:楼宇排水监控系统实训
实训项目三:楼宇气压给水监控系统实训
实训项目四:楼宇热水给水监控系统实训
实训项目五:线路故障的判断与处理
实训项目六:设备故障的判断与处理
实训项目七:设计并安装一个简易应用系统
实训项目八:设计有关控制点位信息表格
实训项目九:组态软件设计实训项目
实训项目十:系统调试实训项目
