一、设备系统概述：
本系统平台主要采用zigbee无线通讯技术来实现家居智能化控制，Zigbee是一种新兴的近程、低速率、低功耗的无线网络技术，主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。主要适合应用于自动控制和远程控制等领域，可以嵌入各种设备。ZigBee就是一种便宜的、低功耗、自组网的近程无线通讯技术。主要用于消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化等专业。随着物联网的兴起，此设备是现代智能居家系统最具代表之一，提供良好的教学设备实训平台。

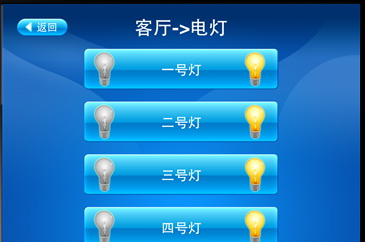

主控画面
二、智能家居系统平台实训功能
1.规格尺寸1500mm×700mm×1800mm、
2.用于ZigBee基本的传感数据采集与输出控制实验
3.智能家居电器安防管理系统模拟智能家居应用，通过软件对产品模块进行管理
4.智能庭音乐系统，可通过管理平台进行远程遥控，开启与关闭音乐设备，播放想听的音乐和音量的大小调节等。
5.系统分区管理，模拟三室一厅包函厨卫等智能照明，安防，空调，电视，音乐，等家电的控制与监控。
6.智能照明系统
7.智能照明系统，对灯光进行智能控制与管理的系统，跟传统照明相比，实现对白炽灯的调光、一键场景、一对一遥控及分区灯光全开全关等管理，并可以用多种控制方式实现以上功能，最主要的控制方式为无线遥控、定时控制、集中控制、甚至远程控制等，从而达到智能照明的节能、环保、舒适、方便的功能。
8.智能电器控制系统
智能电器控制系统，是对电器进行智能控制与管理的系统，智能电器控制系统，把所有能控制的电器以一定的结构有机的组合起来，形成了一个整体，通过这个管理系统，实现对家电的集中无线遥控、定时开关控制及远程控制，实现电器的场景控制与管理，从而达到智能电器系统的节能、环保、舒适、方便的功能。
三、实训项目
1.远程控制实训
2.实时控制监控实训
3.智能照明操作实训
4.无线遥控操作实训
5.场景控制操作实训
6.集中控制操作实训
7.电脑控制操作实训
8.家电控制操作实训
9.电动窗帘操作实训
10.家居安防模块的连接实训
11.手机控制等实训
四、主要配置
|
序号 |
设备名称 |
单位 |
数量 |
规格/技术参数 |
|
1 |
智能家居主控模块 |
个 |
|
工作电源DC24，500mA |
|
2 |
网络交换机 |
|
|
|
|
3 |
窗帘控制器 |
|
|
单路 |
|
4 |
家居安防模块 |
|
|
门磁、红外、瓦斯、烟感报警输入 |
|
5 |
调光模块 |
|
|
客厅调光 |
|
6 |
灯光模块 |
|
|
2路220V1A |
|
7 |
信号转发器模块 |
|
|
收发 |
|
8 |
触摸屏监控中心 |
|
|
安卓系统、平果系统， |
|
9 |
遥控器 |
|
|
TV133C |
|
10 |
智能功放模块 |
|
|
|
|
11 |
功放音箱 |
|
|
|
|
12 |
无线监控 |
|
|
BK-G2.5 |
|
13 |
漏电开关 |
|
|
16A |
|
14 |
五孔插座 |
|
|
|
|
15 |
风机 |
|
|
DC12V |
|
16 |
智能电话 |
|
|
2 |
|
17 |
串口线 |
|
|
一公一母 |
|
18 |
声光报警 |
|
|
|
|
19 |
智能门锁 |
|
|
|
|
20 |
主控智能网关 |
|
1套 |
|
