采暖系统模拟演示装置

  • 产品名称: 采暖系统模拟演示装置
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-CN/MN
  • 产品价格: 面议
  • 添加时间: 2018-11-05
  • 分    享:
产品详情
询盘

一、实验目的:
通过运行热水采暖系统来掌握采暖系统中各元件的作用及连接方式,巩固学生在课堂所学习的知识,18个玻璃暖气包,5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。
二、主要配置:
模拟采暖散热器片、采暖供水干支管道、回水干支管道、集气罐、高位膨胀水箱、溢水管、信号管、循环管、排水管、膨胀管、模拟房间墙面、模拟供暖锅炉、供水泵、供水箱、实验台框架等。
三、技术参数
1、输入电源:单相AC220V±10% 50Hz,功率370W。
2、18个玻璃暖气包,5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。
3、循环水泵参数:功率100W,扬程12m,流量20L/min
4、模拟供暖锅炉;给水箱;集气罐;高位膨胀水箱;模拟房间墙面;散热器;模拟采暖散热器片;采暖供水干支管道;回水干支管道;可完成水循环方式:水平式单管顺流式系统;水平式单管跨越式系统;垂直式单管顺流式系统;垂直式单管跨越式系统;双管系统。
5、20点测温显示系统:由高精度温度传感器测量,万能信号输入巡检仪配合高精度数字显示表显示。
6、外形尺寸:3200×400×2200mm,外形为不锈钢框架(壁挂式)。
四、演示系统

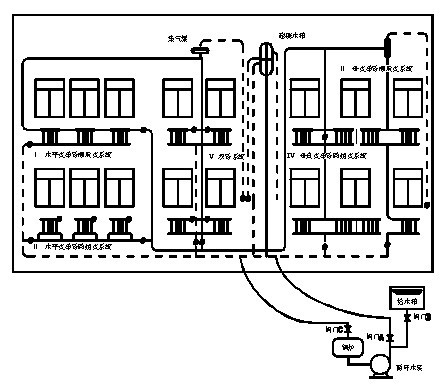

采暖系统是由热源、管道和散热器所组成。热源是生产热能的部分,管道是连接热源和散热器的桥梁。在图中所示的系统中,由管道将锅炉、水泵和散热器连接起来。系统工作前,先将水充满给水箱,然后打开阀门B和C,同时启动水泵,向系统充水。充水时不断地开关集气罐放气阀,主系统中的空气从集气罐和膨胀水箱中排出。
系统充满水后,关闭阀门B,打开阀门A,在水泵的作用下,水沿供水干管进入散热器,经回水干管返回水泵吸入口,如此不断循环,将热量散到供暖房间。(如下图所示)

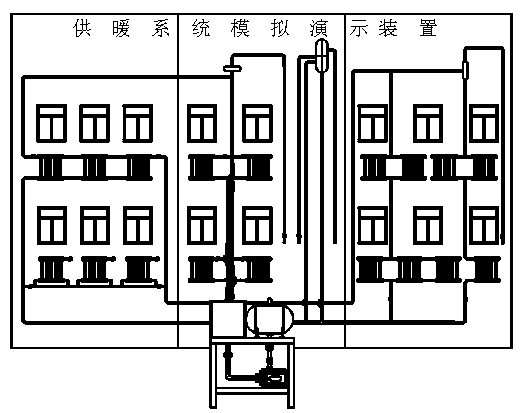

演示装置(如图所示)

思考题
1、膨胀水箱有几根连接管,各起什么作用?每根连接管上是否都可以装阀门:
2、本演示中,室内热水采暖系统有几种连接方式。画出各种连接方式的原理图并简述其特点。
