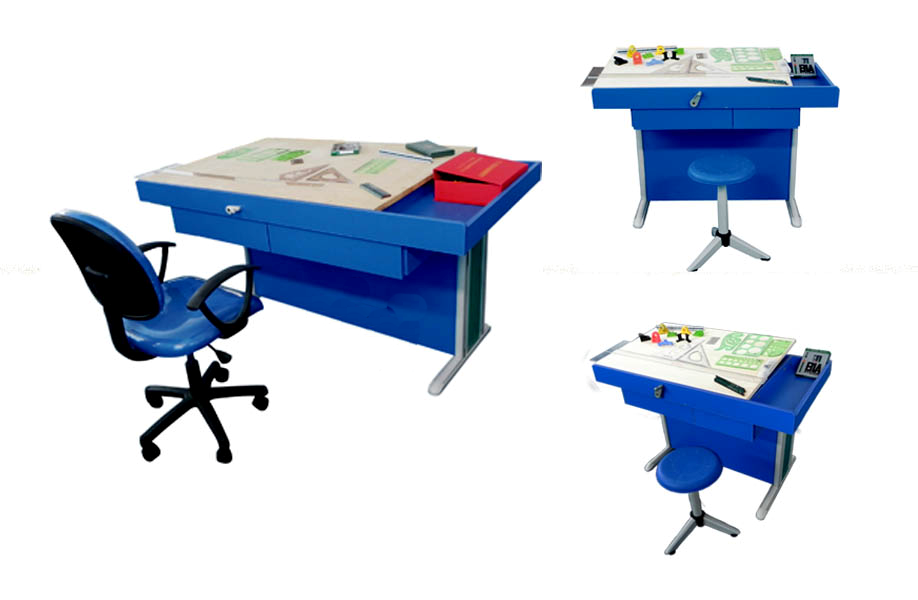

绘图桌

一、概述
工程制图是工程界的语言，工程制图是理工科主要的技术基础课。如何更陆地培养学生的空间思维能力，更有效地掌握绘图基本功，这是广大师生多年的愿望。
绘图桌，可以创造个理想的、清新的制图环境与学习气氛，有利于教学计划的顺利实施与教学质量的提高。工程制图实训成套设备 包括学生制图桌、教师演示台、高亮度投影仪活动转椅及教学桌。
建筑工程制图室是建筑类专业的专业基础实验室，主要用于学生完成建筑识图、手工绘图等教学任务，旨在培养学生掌握建筑图纸的识图技巧和手工绘图的绘图方法，加强学生应用新技术、新方法的训练，提高学生发现问题、分析问题和解决问题的能力。
其中学生绘图桌经过多年的改进，现具有实用方便，配备齐全，轻巧大方，坚固耐用、拆装方便等特点。
桌子右面可入置仪器、工具，下面抽屉供学习资料、工具书等。
教师用的绘图桌，除上课时供操作投影仪使用外，主要用于辅导学生时现场批改作业及示范教学用。
绘图桌经使用后，深受广大师生欢迎，改变了以往上下课搬图板或绘图没有图板，在寝室随处画等现象，大大提高了绘图效率，改善了图面质量，全面提高教学质量。
绘图桌不但适用于制图教学，也同样适用于继课程的设计及毕业设计。
对于非机，非土类专业，使用2号以下的图幅，可选用小号制图桌，这样占地面积相应减小，附件也适当减少。本系列绘图桌除适用于大中专技校以及各类职业学校外，各设计科研单位及工厂企业的技术部门均可使用或稍加改进后使用。
二、主要参数：
1、绘图板：
规格：900mm（长）×600mm（宽）×20mm（厚）；
材质：板面为双面三层椴木胶合板；
板面内框架为十字龙骨。
2、绘图桌：
规格：1100mm（长）×620mm（宽）×730mm（高）；
桌面面板高度具有0-150mm范围可调；
钢木结构，桌体材料选用16mm厚优质双贴面三聚胺板，桌体板截面选用优质PVC胶封；
台面下有两个抽屉，可放置文具、资料等；
面板下面有升降架，规格为685mm×485mm，材质合金，厚度1mm，面板倾角具有0-45°范围可调；
桌体下部左右两边为1.2mm厚度的钢质支撑架连接。
3、钢架结构绘图凳：
塑钢升降凳，PVC座面，钢管身，管身钢材厚度1mm，烤漆处理；
凳面厚6mm，底座三锥形设计；
整体高度45cm。
工程制图桌配置清单

序号	项目	设备及器件配置	数量
1	教师桌（含凳）	153*90*80cm	张
2	教师用设备	1、120cm丁字尺	根
		2、120×90cm零号绘图板	张
		3、精密绘图仪器（12件）	套
		4、高亮度书写投影仪	套
		5、投影薄膜	盒
		6、银幕	张
		7、制图基本技能挂图（16张）	套
		8、活动转椅	个
		9、工程制图模型（38件）	套
		10、 25cm曲线板	个
		11、 30cm多用斜边三角板	个
		12、 美工刀	个
		13、 三棱比例尺	个
		14、 多功能模板	个
		15、 大圆弧	个
		16、不锈钢多用擦图片	个
		17、画圆模板	个
		18、绘图铅笔（5支）	只
		19、81A绘图笔	只
3	学生桌（含凳）	110*62*73cm	张
4	学生用设备	1、 90cm丁字尺	根
		2、 90×60cm一号绘图板	张
		3、 精密绘图仪器（5件）	套
		4、 25cm曲线板	个
		5、 30cm多用斜边三角板	个
		6、 美工刀	把
		7、 三棱比例尺	根
		8、 多功能模板	个
		9、 大圆弧	个
		10、不锈钢多用擦图片	个
		11、画圆模板	个
		12、绘图铅笔（5支）	只
		13、81A绘图笔	只
