单片机.微机实验箱

  • 产品名称: 单片机.微机实验箱
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-DPX1
  • 产品价格: 面议
  • 添加时间: 2018-11-03
  • 分    享:
产品详情
询盘

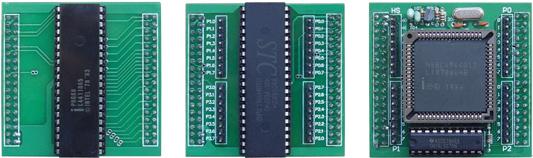

168086/8088 CPU模块      MCS-51 CPU模块        MCS-96 CPU模块
一、硬件概述
该系列通用型原理与接口技术教学实验系统是升级换代产品,沿用多核架构技术,全面支持16位微机原理与接口技术、单片机系统的开发与实验,具有较强的通用性,为原理与接口技术的教学构建了一个全开放、可开发的实验环境。
二、软件概述
支持汇编语言和C语言的源程序级编程与调试,支持寄存器、内存和外设接口芯片的非编程读写操作,支持X86程序的INT 21h功能调用,满足实模式和保护模式下微机原理与接口的实验需求。
三、开放特性
系统采用双核架构,由管理CPU支撑系统集成开发环境的运作,承担与PC联机调试时通信数据交换所产生的硬件消耗,呈现给用户的是一个完整而又透明、资源充分开放的32位微处理器。
四、总线特性
系统开放了总线宽度的动态选择机制,把总线宽度控制“BS8”列入用户可定义的范围,为了简化电路连接,系统对该输入信号有缺省定义,为“16位内存”和“8位I/O”,即当用户访问16位存储器、8位I/O接口时可忽略对“BS8”端的定义与连接。同时将高低字节允许信号BHE、BLE列入扩展定义的范围,支持字节(8位)、字(16位)、双字(32位)共三类指令的扩展寻址,并把DMA操作期间的字节定义融入到BHE、BLE选通端,使其扩展特性与微机实际应用无缝结合。
五、通用特性
系统以多核架构技术为支撑,充分支持32位80386、16位8086/8088系列微处理器、MCS-51/96系列单片机,各CPU模块可按用户需求进行灵活配置。
六、连线方式
系统提供了扁平线、排线和单线相结合的电路连线方式:数据总线、地址总线、控制总线及8芯以上的接口采用扁平连接或排线连接;读写控制、选通端采用单线连接,进一步优化了电路的搭接方式,提高了电路的连接效率。
七、安全特性
系统引出的扩展总线均由隔离器件驱动,“隔离”设计保障了CPU核的安全,避免了误操作、误连线对CPU造成的损伤;“驱动”设计的目的提高了系统扩展总线的稳定性和可靠性。另外系统内置了具有短路保护、过流保护的高性能稳压开关电源,进一步保障了系统的安全性。
八、微机原理与接口实验项目
微机原理及其程序设计实验
系统认识实验
数制转换实验
十六进制数转换为十进制数
十进制数转换为十六进制数
码制转换实验
ASCII码(数字符)转换为十六进制数
十六进制数转换为ASCII码
ASCII码(数字符)转换为十进制数
十进制数转换为ASCII码
十进制数的ASCII码转换为BCD码
十进制BCD码转换为二进制数
运算类编程实验
二进制双精度加法运算
十进制的BCD码减法运算
乘法运算
分支程序设计实验
循环程序设计实验
计算S=1+2×3+3×4+4×5+…+N(N+1)
求某数据区内负数的个数
排序程序设计实验
气泡排序法
学生成绩名次表
子程序设计实验
求无符号字节序列中的最大值和最小值
求N!
查表程序设计实验
INT 21h输入输出程序设计实验
显示A~Z共26个大写英文字母
INT 21H功能调用示例程序实验
在C语言使用INT 21h功能调用
PC键盘下传实验箱七段码显示
实验箱键盘上传PC屏幕显示
微机接口及其应用实验
存储器扩展实验
8259中断控制器实验
8259单级中断控制
8259多级中断控制
I/O扩展实验(8位/16位)
8255并行口实验
8255 A/B/C口输出方波
8255 PA输入/PB输出
8255控制交通灯
8253定时/计数器应用实验
8251串行通信应用实验
键盘扫描及显示设计实验
8279键盘与显示设计
8255键盘与显示设计
8237可编程DMA控制器实验
A/D模数转换实验
D/A数模转换实验
LCD 128×64图形液晶实验
LED 16×16点阵显示实验
音频驱动实验
继电器控制实验
步进电机控制实验
直流电机调速实验
DS18B20数字温度传感器实验
V/F电压频率转换实验
PWM输出实验
DS1302实时时钟
红外遥控实验
九、单片机实验项目
单片机原理实验
系统认识实验
数制转换实验
BCD整数转换为二进制整数
二进制整数转换为十进制整数
运算程序设计实验
多字节加法程序
双字节无符号数乘法
双字节除法
查表程序设计实验
采用查表的方法将16进制数转换为ASCII码
通过查表实现y=x2
数据排序实验
位操作实验
单片机集成功能模块实验
数字量输入输出实验
P1口I/O实验
P1口流水灯实验
中断控制实验
定时器中断
外部中断
定时/计数器实验
定时器实验
计数器实验
串行通信实验
自发自收实验
双机通信实验
片内看门狗应用实验
片内EEPROM应用实验
单片机接口应用实验
存储器扩展实验
I/O扩展实验
8255并行口实验
8255 A/B/C口输出方波
8255 PA输入/PB输出
8255控制交通灯
A/D 0809模数转换实验
D/A 0832数模转换实验
键盘与显示设计实验
8279键盘与显示设计
8255键盘与显示设计
LCD 128×64液晶显示实验
LED 16×16点阵显示实验
音频驱动实验
继电器控制实验
步进电机控制实验
直流电机控制实验
DS18B20数字温度传感器实验
温度测量
温度控制
V/F转换实验
PWM输出实验
DS1302实时时钟实验
红外遥控实验
8251串行通信实验
8253定时计数实验
8259中断控制实验
