一、系统简介
本系统是《16位微机原理与接口》、《32位微机原理与接口》、《微机控制技术》等课程教学的最佳配套实验设备。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。
二、系统组成:
硬件:
(1)16位微机系统扩展:CPU(8088),系统控制芯片(1032),64K监控程序存储器,64K用户程序和数据存储器(61256x2),64K实验程序存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

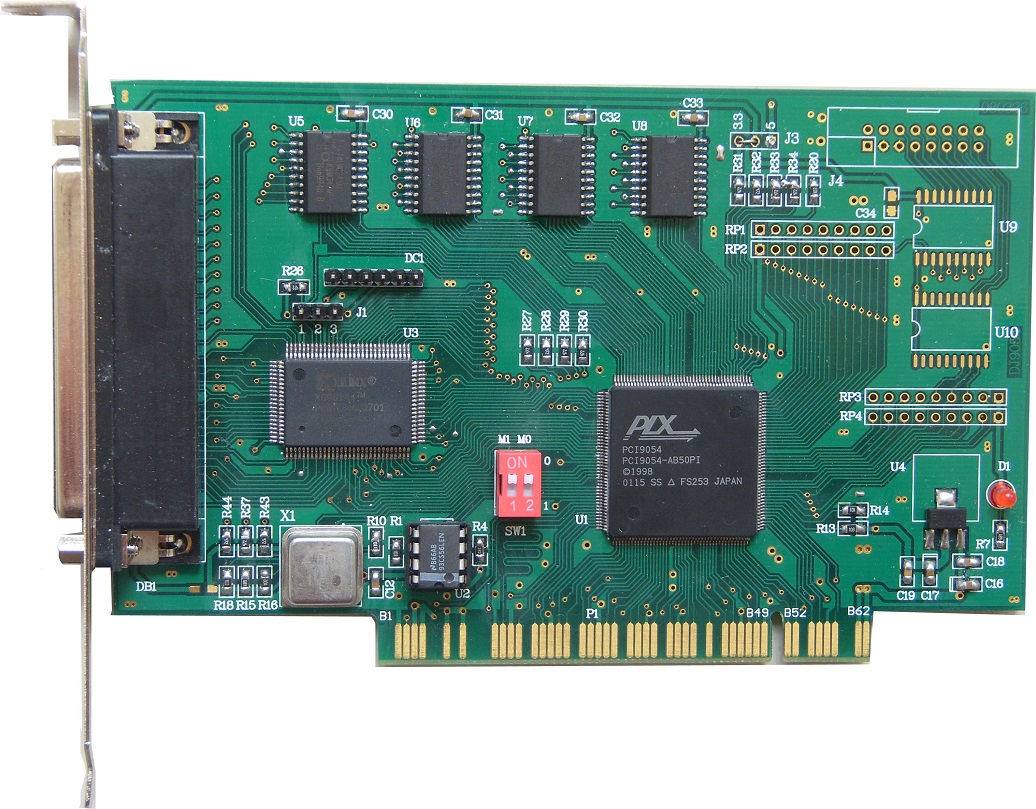

(2)32位接口单元:32位开关逻辑电平输入/输出显示电路,32位I/O接口电路,32存储器电路,32位PCI接口驱动电路,32位PCI接口卡(由PCI9054、93C56组成)。
(3)输入/输出:128*64LCD图文电路(或字符式1602LCD),8位开关逻辑电平输入/输出电路,单脉冲发生器,8MH时钟分频,16*16LED点阵电路,音频功放,0~5V可调模拟量,PWM电路、射极跟随器,打印口,用户串行接口。
(4)常用接口芯片:74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等;
(5)控制对象:喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等;
(6)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司扩展模块。
软件:
系统配置7/xp等操作平台的微机仿真调试软件,支持汇编、C语言编译、调试。
电源:
系统内置高性能直流稳压电源。
机箱:
系统配置轻便铝合金箱子作为实验仪机箱。
三、系统主要特点
(1)系统自动切换:以8088实验开发系统作为基板,PCI接口卡为插卡,无系统选择开关,实验主机自动识别16/32位系统类型,自动切换不同的三总线连接,使用极其方便。
(2)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,实验系统自带键盘、显示电路和监控管理程序,在无PC机的情况下,同样可以通过内存读写、单步、断点、全速等方法调试实验程序。
(3)实验开放性:实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。
(4)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过实验系统调试用户板。
四、实验项目
(一)8086十六位微机系统
软件实验:
(1)二进制多位加法实验
(2)二进制转换为BCD码实验
(3)BCD码转换为二进制码
(4)十进制数的BCD码相减运算
(5)内存清零实验
(6)数码显示实验
(7)求最大数和最小数
(8)数据块传送实验
(9)分支程序设计。
硬件实验:
(1)A/D转换实验
(2)D/A转换实验(一)
(3)D/A转换实验(二)
(4)8255A并行口实验(一)
(5)8255A并行口实验(二)
(6)定时器/计数器实验
(7)8259单级中断控制器实验
(8)串行口发送实验(双机通讯)
(9)串行口接收实验(双机通讯)
(10)小直流电机调速实验;
(11)步进电机控制
(12)继电器控制
(13)存贮器读写实验
(14)电子琴实验
(15)简单I/O口扩展实验
(16)8251可编程通讯接口和PC机通讯
(17)16*16LED点阵显示实验
(18)128*64LCD液晶显示实验
(19)8237DMA传送实验
(20)8250可编程异步通讯接口实验
(21)8279键盘显示实验
(22)温度测量实验
(23)压力测量实验
扩展卡实验(选配)☆
(1)POD4扩展卡主持以下实验:
ISD1420语音录放
(2)POD5扩展卡:
40芯锁紧大孔引出,扩展主板以外接口芯片用。
说明:实验项目打“☆”号为选配实验。
(二)PC机32位接口实验系统(需选配PCI9054卡)

1、实模式原理实验
(1)显示程序实验
(2)数据传送程序实验
(3)数码转换程序实验
(4)运算类程序实验
(5)分支程序实验
(6)循环程序实验
(7)子程序实验
(8)综合设计程序实验
2、保护模式原理实验
(1)描述符及描述符表实验
(2)任务内控制转移实验
(3)任务切换实验
(4)中断/异常处理实验
(5)虚拟8086环境实验
(6)实模式与保护模式间切换实验
3、32位微机接口技术实验
(1)基本I/O接口设计实验
(2)地址译码电路设计实验
(3)32位存储器扩展实验
(4)8259中断控制器实验
(5)8255并口控制器应用实验
(6)8251串口控制器应用实验
(7)8253定时/计数器应用实验
(8)A/D转换实验
(9)D/A转换实验
(10)电子发声设计实验
(11)键盘扫描及显示设计实验
(12)点阵LED显示设计实验
(13)LCD液晶显示设计实验(须选配LCD单元)
4、微机控制应用实验
(1)直流电机闭环调速实验
(2)温度闭环控制实验
(3)步进电机控制实验
5、Windows下的PCI设备驱动程序及其接口应用设计实验
(1)PCI总线配置操作实验
(2)WDM驱动程序设计实验
(3)I/O操作设计实验
(4)存储器操作设计实验
(5)中断处理设计实验
(6)信号发生器设计实验
(7)温度闭环控制系统设计实验
6、PCI总线扩展应用设计实验(须选配PCI总线应用开发板)
