液压传动与PLC控制装置(工业带组态软件)

  • 产品名称: 液压传动与PLC控制装置(工业带组态软件)
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-16X
  • 产品价格:
  • 添加时间: 2018-11-03
  • 分    享:
产品详情
询盘

液压传动部分技术参数及指标:
集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起,油箱和控制屏单独放置;带有三相电源漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。
技术参数:
输入电源:三相五线,380V.允差±10%,50Hz。
直流电源:DC24V
装置容量:<3kVA。
变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。
PLC选用三菱FX1S-20MR主机,主机为12点开关量输入,8点开关量输出
配有控制模块:电源模块,PLC控制模块,继电器控制模块,控制按钮模块等。
电机:额定电压380V.额定功率1.5kW,绝缘等级B
液压泵站:最大容积60L.2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。
通过机械控制,传统继电器控制,先进的PLC自动控制及MGGS组态软件控制、监控技术于一体,灵活实现其功能。
配有中高压液压元件:
液压元器件配置清单:
序号 型号/规格 名称 数量 单位
1   实训台 1
2 1520×700×1750(mm) 实训桌 1
3   电脑推车 1
4 380V、24V 电源模块 1
5   按钮模块 1
6   继电器控制模块 1
7   电磁阀电控模块 1
8 三菱FX1S-20MR PLC模块 1
9 2FRM5-31B/15QB 二通流量阀(调速阀) 2
10 2WE6A61B/CG24N9Z5L 二位二通电磁换向阀 1
11 3WE6A61B/CG24N9Z5L 二位三通电磁换向阀 2
12 4WE6C61B/CG24N925L 二位四通电磁换向阀 1
13 4WMM6C50BF 二位四通手控换向阀 1
14 4WE6E61B/CG24N9Z5L 三位四通电磁换向阀(O) 1
15 4WE6J61B/CG24N9Z5L 三位四通电磁换向阀(M) 1
16 4WE6J61B/CG24N9Z5L 三位四通电磁换向阀 (H) 1
17 4WE6J61B/CG24N9Z5L 三位四通电磁换向阀 (P) 1
18 LI-10B 单向节流阀 1
19 I-10B 单向阀 1
20 Y-10B 先导式溢流阀 1
21 DG-02B 直动式溢流阀 1
22 XYI-25B 先导式单向顺序阀 1
23 J-10B 直先导式减压阀 1
24 IY-25B 液控单向阀 2
25 HED40P15/100Z14L24 压力继电器 2
26   三通 4
27   四通 3
28 MOB40-200 油缸(卧式带杆头) 2
29 YN-100ZQ/10MPa 耐震压力表 1
30   行程开关 4
31   接近开关 4
32 胶管 M16*1.5/8I-W-0.5M(装好快捷接头) 10
33 M16*1.5/8I-W-0.7M(装好快捷接头) 15
34 M16*2.4 O型圈 4
35 11*1.9 O型圈 3
36   电机电源线(制作好)三相四线电线 1
37   油箱铁盘(一个为平一个为弯) 1
38   泵站(油箱) 1
39   液压实训指导书 1
40   PLC编程软件、组态控制软件及程序 1
41 三菱 编程电缆 1
42   工具 1

可以完成的实训项目
可完成几十种液压回路实训(学生也可自行设计搭建其它回路),典型实训如下:
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
19、PLC编程软件学习和使用
20、PLC与计算机的通讯,在线调试、监控
21、PLC控制的液压基本回路实训(优化控制)

组态仿真画面演示控制的液压控制实训项目
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步

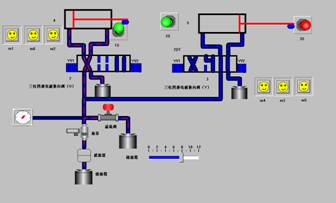

用组态仿真画面演示控制的液压控制实训示列

用行程开关控制的顺序动作回路             用智能换向阀的闭锁回路
